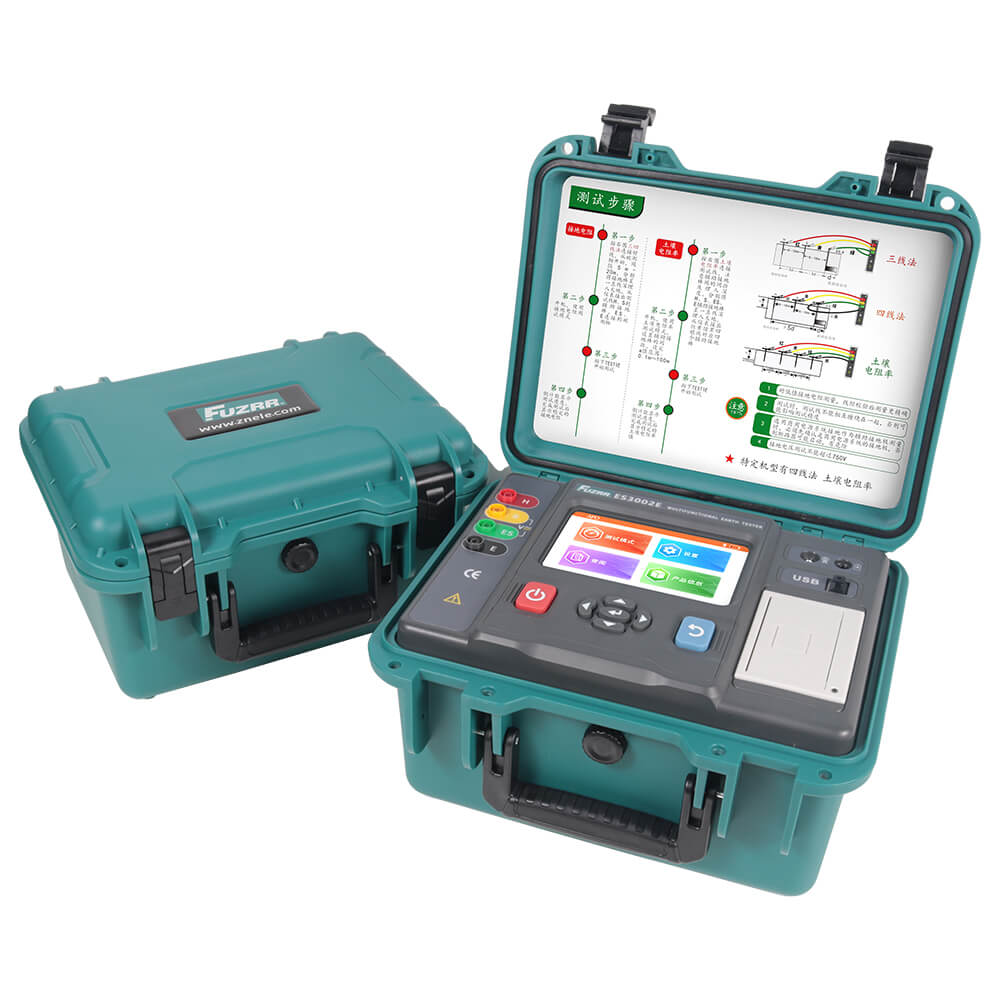

ES3002E 双钳接地电阻测试仪

二三四线法接地电阻：0.000Ω～200.00kΩ
直流电阻：0.000Ω～200.00kΩ
选择法接地电阻：0.00Ω～3.000kΩ
双钳法接地电阻：0.00Ω～200Ω
土壤电阻率：0.00Ωm～9999kΩm
接地电压：0.000V～750.0V
直流电压：0.000V～1000.0V
交流电流：0.00mA～1000.0A
测试波形、频率：正弦波 128Hz

多功能接地电阻测试仪又叫接地电阻测试仪。其集合多种测量方法于一体的高级接地电阻测试仪，该仪表除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能。采用了彩色显示屏显示和微处理机技术，通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计，利用双钳测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。

多功能接地电阻测试仪由微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压、直流电压、直流电阻和交流电流。其使用了快速滤波技术可将干扰减至最小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值。同时存储500组数据，通过蓝牙连接手机APP，或通过USB连接电脑上位机，实现无线或有线远程测量、读取历史数据、导出报表分析等功能。具有数值保持及智能报警提示等独特功能。

多功能接地电阻测试仪由主机、上位机软件、手机APP软件、测试线、USB线、充电器、接地针组成。

二三四线法接地电阻	0.000Ω～200.00kΩ	精度:±1.5%rdg±70dgt	分辨率:0.001Ω
直流电阻	0.000Ω～200.00kΩ	精度:±1.5%rdg±70dgt	分辨率:0.001Ω
选择法接地电阻	0.00Ω～3.000kΩ	精度:±2%rdg±30dgt	分辨率:0.01Ω
双钳法接地电阻	0.00Ω～200Ω	精度:±10%rdg±10dgt	分辨率:0.01Ω
土壤电阻率	0.00Ωm～9999kΩm	精度:ρ=2πaR	分辨率:0.01Ωm
接地电压	0.000V～750.0V	精度:±1.5%rdg±50dgt	分辨率:0.001V
直流电压	0.000V～1000.0V	精度:±1.5%rdg±50dgt	分辨率:0.001V
交流电流	0.00mA～1000.0A	精度:±2%rdg±50dgt	分辨率:0.01mA
基准条件	23℃±5℃，75%rh以下
电源	11.1V锂电池（内置）满电在交流电阻模式下可以连续测量1000次以上
背光	可控背光，适合昏暗场所使用
测试波形、频率	正弦波 128Hz
自动关机	“APO”指示，开机15分钟（默认）后自动关机。关机时间可自定义
测量方式	精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻、平均值整流
报警功能	测量值超过报警设定值时发出报警提示
屏幕尺寸	5英寸
电极间距范围	0.1m～100.0m
测量时间	交流电流：约3次/秒对地电压：约3次/秒接地电阻、土壤电阻率：约10秒/次
USB接口	具有USB接口，进行数据读取，保存记录数据等
蓝牙APP	具有远程控制、实时监控、数据读取等功能
数据存储	500组
过载保护	测量接地电阻： H-E、S-ES各端口间AC 280V/3秒
辅助接地棒	4根：φ10mm×200mm
辅助接地测试	具有辅助接地电阻值测试功能，0.00kΩ～200.00kΩ
功耗	屏幕亮度: 190mA Max(亮度最大) 140mA Min(亮度最小)
	测量： 200mA Max(亮度最大) 150mA Min(亮度最小)
质量	仪表： 1975g(含电池)
	电流钳：940g(2把)
	测试线：1300g(含简易测试线)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004(接地电阻表)； JJG 1054-2009(钳形接地电阻仪)。

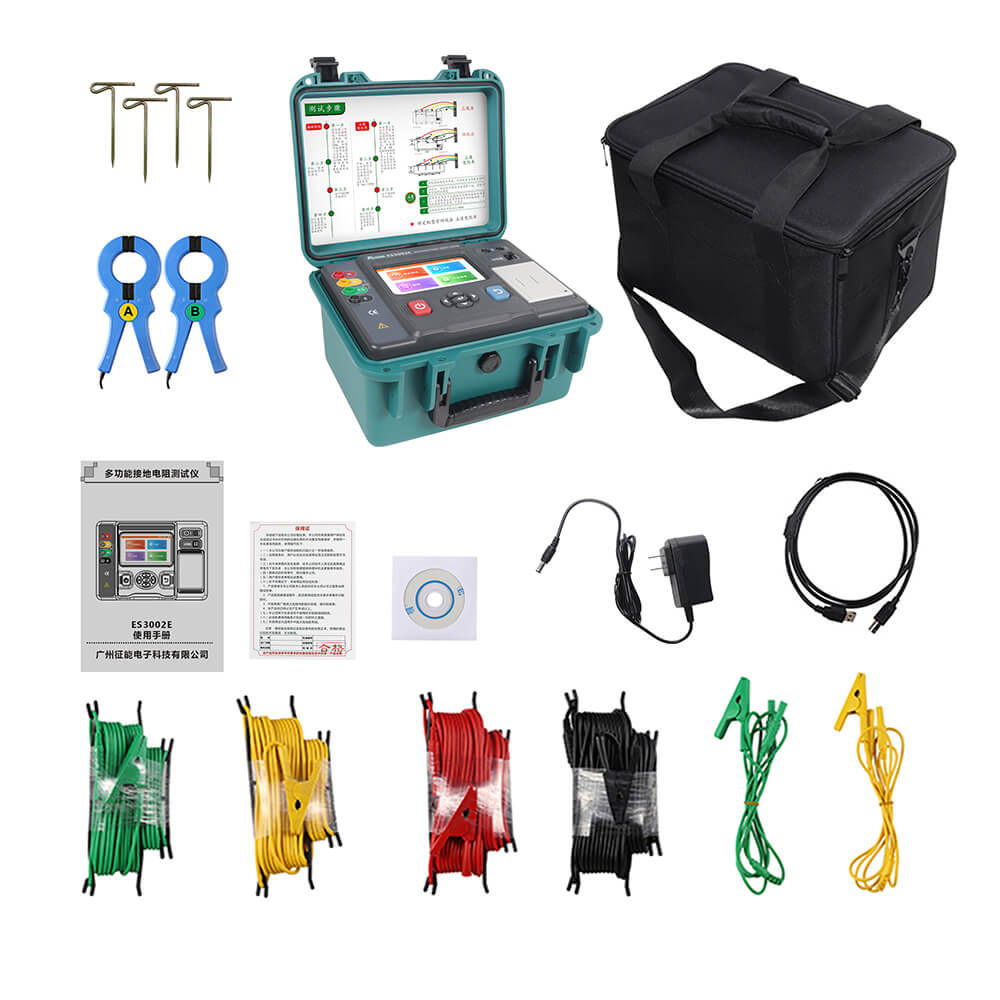

仪表	1台(内置电池)
仪表袋	1个
辅助接地棒	4根
电流钳	2把(香蕉插头1、音频插头1)
监控软件光盘	1份
USB通讯线	1条
测试线	4条
简易测试线	2条
充电器	1 个
用户手册保用证	1份
