FR020钳形电流传感器
- 特点：便携式的CT夹钳形结构、使用安全、方便
- 钳口尺寸：Φ20mm
- 量程：AC 0～200A
- 分辨率：AC 0.1mA
- 精度：±0.2%FS(50Hz/60Hz；23℃±2℃)
- 相位误差：≤3°(50Hz/60Hz；23℃±2℃)
- 匝比：3000:1
- 参考负载：RL：0～2A≤100Ω；0～20A≤50Ω；0～200A≤5Ω
- 输出接口：3.5mm音频插头
FR020钳形电流传感器是一种高精度交流电流变换器，采用夹钳形结构设计，使用时可快速、容易的自由取放，小巧的体积更易于携带、使用上更加方便。适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。
FR020它可配合多种测量仪器，如：电能表现场校验仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表、数字式电流记录仪等，可在不断电的状态下，对多种电参量进行测量和比对。广泛用于变电站﹑发电厂﹑工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业。
特 点 | 便携式的CT夹钳形结构、使用安全、方便 |
钳口尺寸 | Φ20mm |
量 程 | AC 0～200A |
分 辨 率 | AC 0.1mA |
精 度 | ±0.2%FS(50Hz/60Hz；23℃±2℃) |
相位误差 | ≤3°(50Hz/60Hz；23℃±2℃) |
匝 比 | 3000:1 |
参考负载 | RL：0～2A≤100Ω；0～20A≤50Ω；0～200A≤5Ω |
外形尺寸 | 长50mm×厚25mm×高160mm |

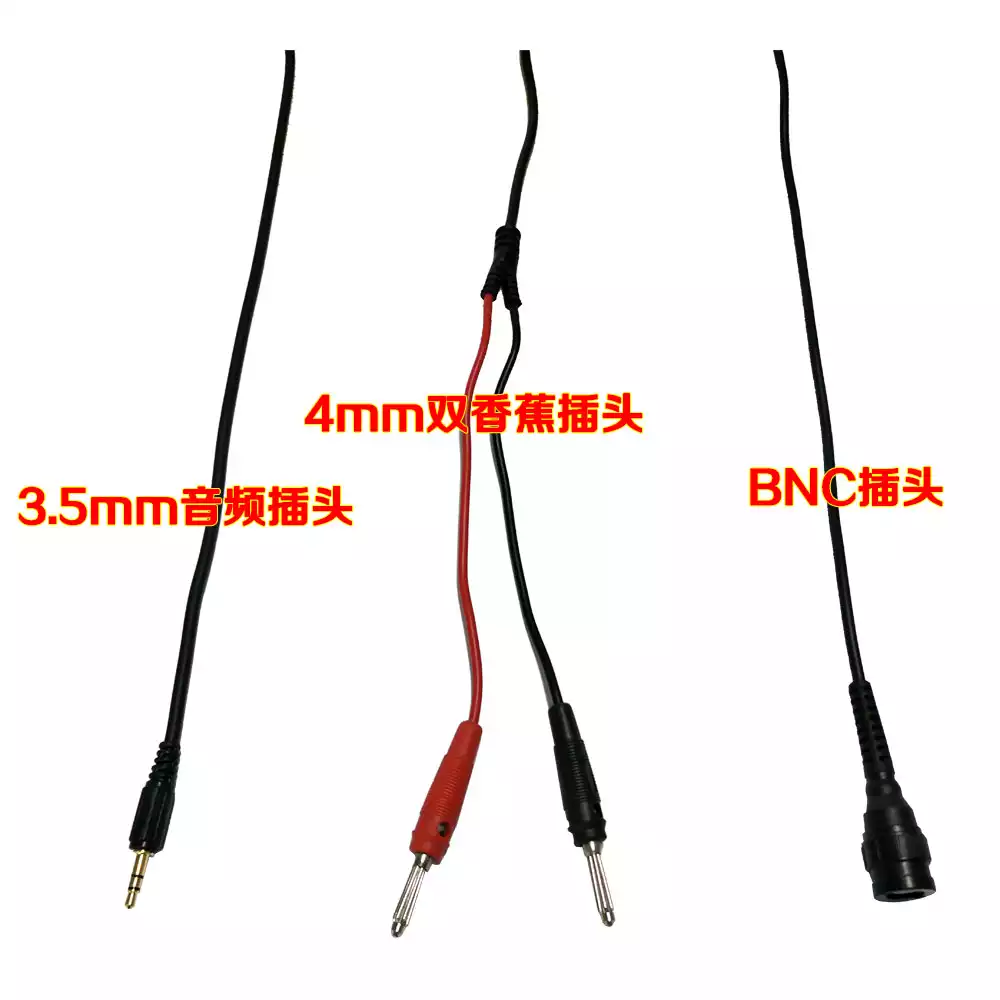

输出接口 | 3.5mm音频插头 |
输出线长 | 2m |
质 量 | 260g |
输出方式 | 电流感应输出 |
外壳材料 | ABS 树脂，阻燃等级94V0 |
线路电压 | 在600Vac（绝缘导线）30Vac（裸露导线）测试 |
工作温度 | -25º C to +55º C |
绝缘电阻 | 100 MΩ @ 500Vdc |
介质强度 | AC3700V/rms (铁心与外壳之间) |
电流频率 | 45Hz～65Hz(被测电流频率) |
频率特性 | 10Hz～100kHz |
