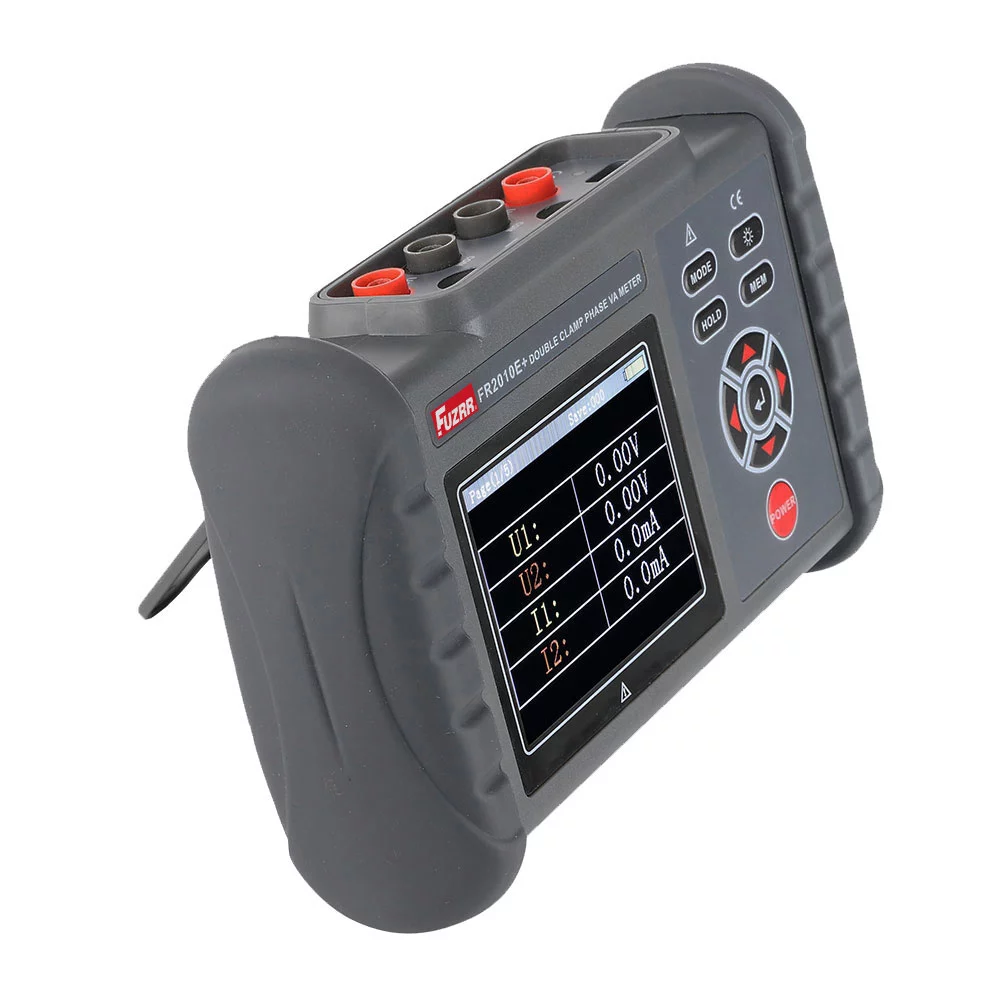

FR2010E+ 智能双钳相位伏安表
- 电压量程：AC 0.00V～600V
- 电流量程：AC 0.0mA～20A
- 相位量程：0.0°～360.0°
- 频率量程：45.00Hz～65.00Hz
- 有功功率量程：-12kW～12kW
- 无功功率量程：-12kVAR～12kVAR
- 视在功率量程：0.0W～12kVA
- 数据存储：500组
- 功率因数量程：-1～+1
双钳数字相位伏安表是我公司钳形系列仪表的最新产品，该仪器是一款手持式，双通道输入的一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用最新微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种安全、准确、便捷的新型电力仪表。
双钳数字相位伏安表又名智能型双钳数字相位伏安表、多功能双钳数字相位伏安表、双钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
功 能 | 同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。 |
电 源 | DC3.7V 大容量锂充电电池 |
功 耗 | 开启背光灯最大耗电280mA，电池连续工作5小时以上 |
显示模式 | LCD显示，71×52mm |
仪表尺寸 | 长宽厚：187*191*51mm |
钳口尺寸 | Φ8mm |
电压量程 | AC 0.00V～600V |
电流量程 | AC 0.0mA～20.0A |
相位量程 | 0.0°～360.0° |
频率量程 | 45.00Hz～65.00Hz |
有功功率量程 | -12kW～12kW |
无功功率量程 | -12kVAR～12kVAR |
视在功率量程 | 0.0～12kVA |
功率因数量程 | -1～+1 |
分辨率 | 电压：AC 0.01V |
| 电流：AC 0.1mA |
| 相位：0.1° |
| 频率：0.01Hz |
| 有功功率：0.1W |
| 无功功率：0.1VAR |
| 视在功率：0.1VA |
| 功率因数：0.001 |
检测速率 | 约2秒/次 |
数据保持 | 测试中按HOLD键保持数据，“HOLD”符号显示 |
数据存储 | 500组 |
USB接口 | USB接口，所存数据上传电脑，便于分析管理数据 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
背光功能 | 适合昏暗场所及夜间使用 |
电压检测 | 当电池电压低于3.0V时，电池电压低符号显示，提醒及时充电 |
仪表质量
| 主机：450g(带电池) |
| 尖小形电流钳：170g×3 |
| 测试线：250g |
测试线长度 | 1.5m |
电流钳线长 | 2m |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：2MΩ |
耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 | 仪表线路与外壳之间≥100MΩ |
结 构 | 双重绝缘 |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
型 号 | FR2010+ | FR2010E+ | FR2020 | FR2020B |
电流钳CT数量 | 2 | 2 | 3 | 3 |
电压量程 | 0.00V~600V | 0.00V~600V | 0.00V~600V | 0.00V~600V |
电流量程 | 0.0mA~20.0A | 0.0mA~20.0A | 0.0mA~20.0A | 0.0mA~1000A |
相位量程 | 0.0°~360.0° | 0.0°~360.0° | 0.0°~360.0° | 0.0°~360.0° |
频率测试功能 | ● | ● | ● | ● |
相序指示功能 | ○ | ○ | ● | ● |
矢量图 | ○ | ● | ● | ● |
有功功率测试 | ○ | 0.0W~12.0kW | 0.0W~12.0kW | 0.0W~600kW |
无功功率测试 | ○ | 0.0VAR~12.0kVAR | 0.0VAR~12.0kVAR | 0.0VAR~600kVAR |
视在功率测试 | ○ | 0.0VA~12.0kVA | 0.0VA~12.0kVA | 0.0VA~600kVA |
功率因数 | ○ | -1.000~1.000 | -1.000~1.000 | -1.000~1.000 |
数据存储 | ○ | 500组 | 500组 | 400组 |
全自动换档 | ○ | ● | ● | ● |
USB数据上传 | ○ | ● | ● | ● |
充电功能 | ● | ● | ● | ● |
电池电压低指示 | ● | ● | ● | ● |
自动关机 | ● | ● | ● | ● |
背 光 | ● | ● | ● | ● |

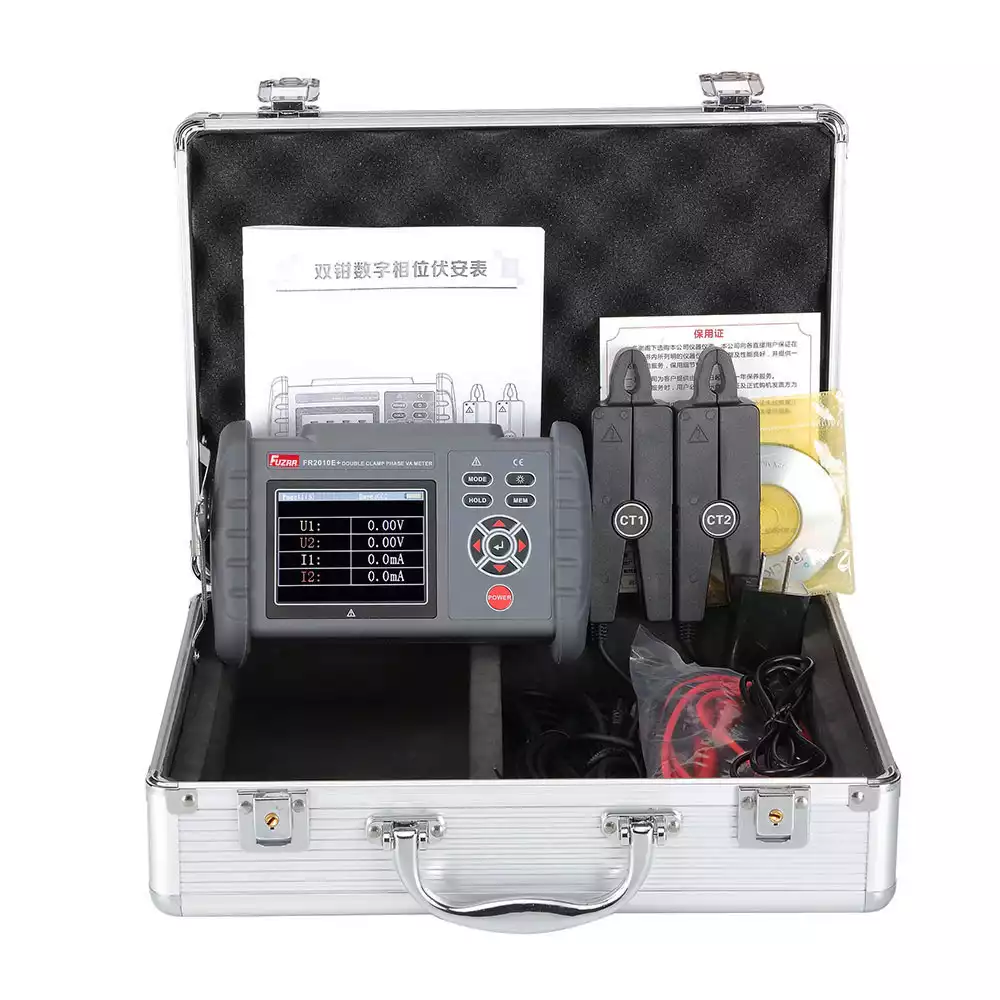

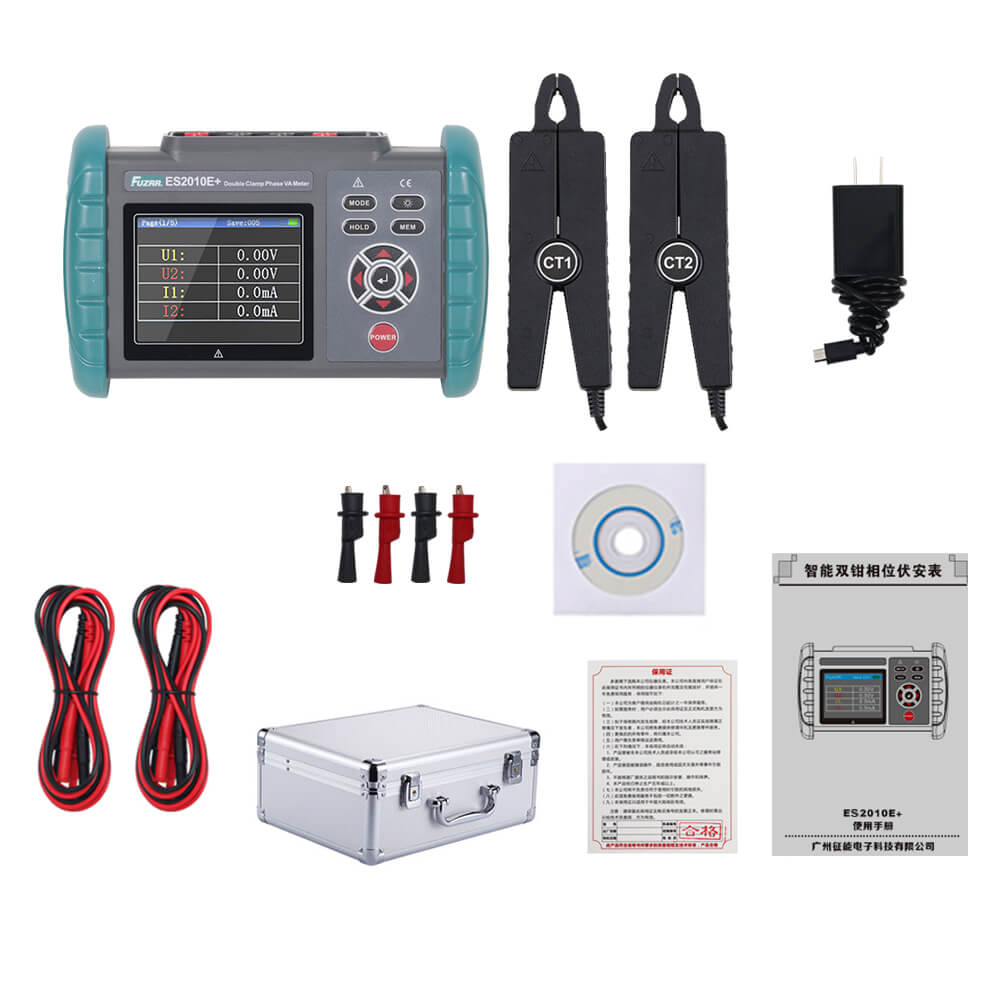

主机 | 1台 |
仪表箱 | 1个 |
电流钳 | 2把 |
鳄鱼夹 | 4个（红、黑各2个） |
测试线 | 4条（红、黑各2条） |
说明书、保用证 | 1份 |
光盘 | 1个 |
