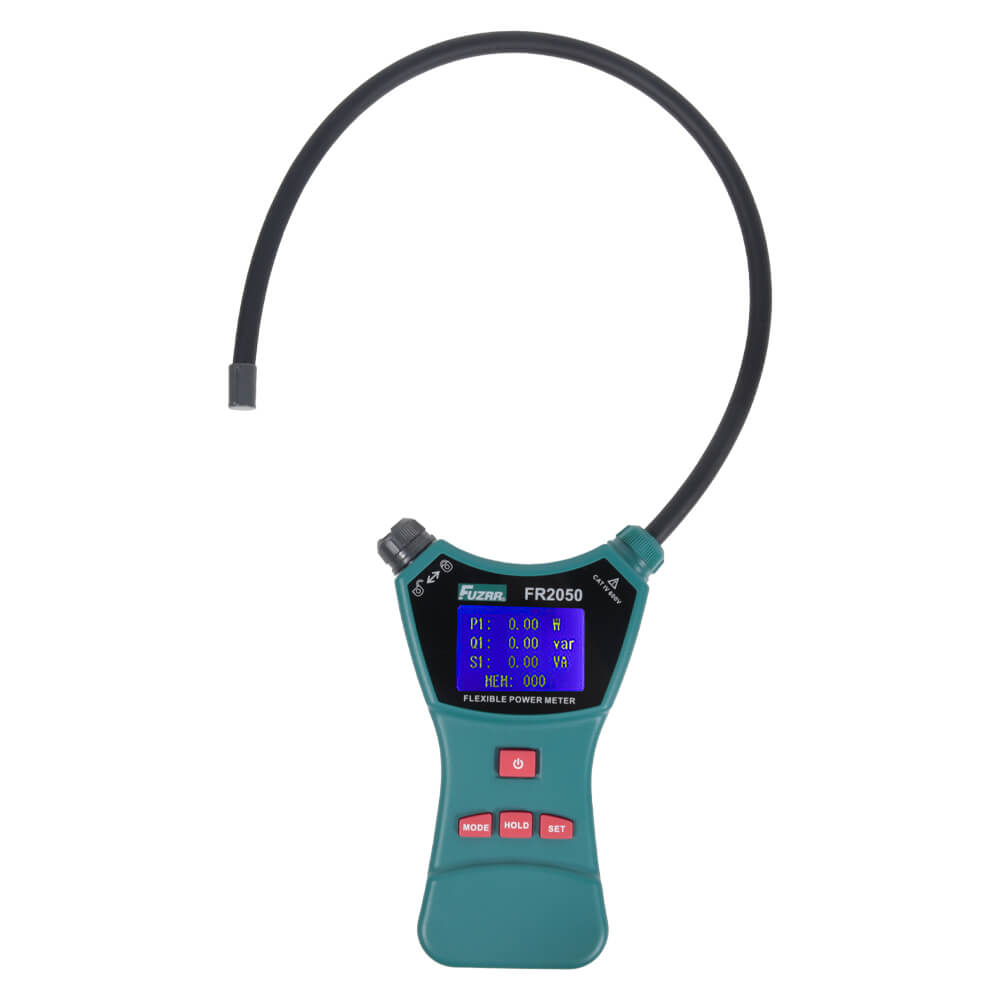

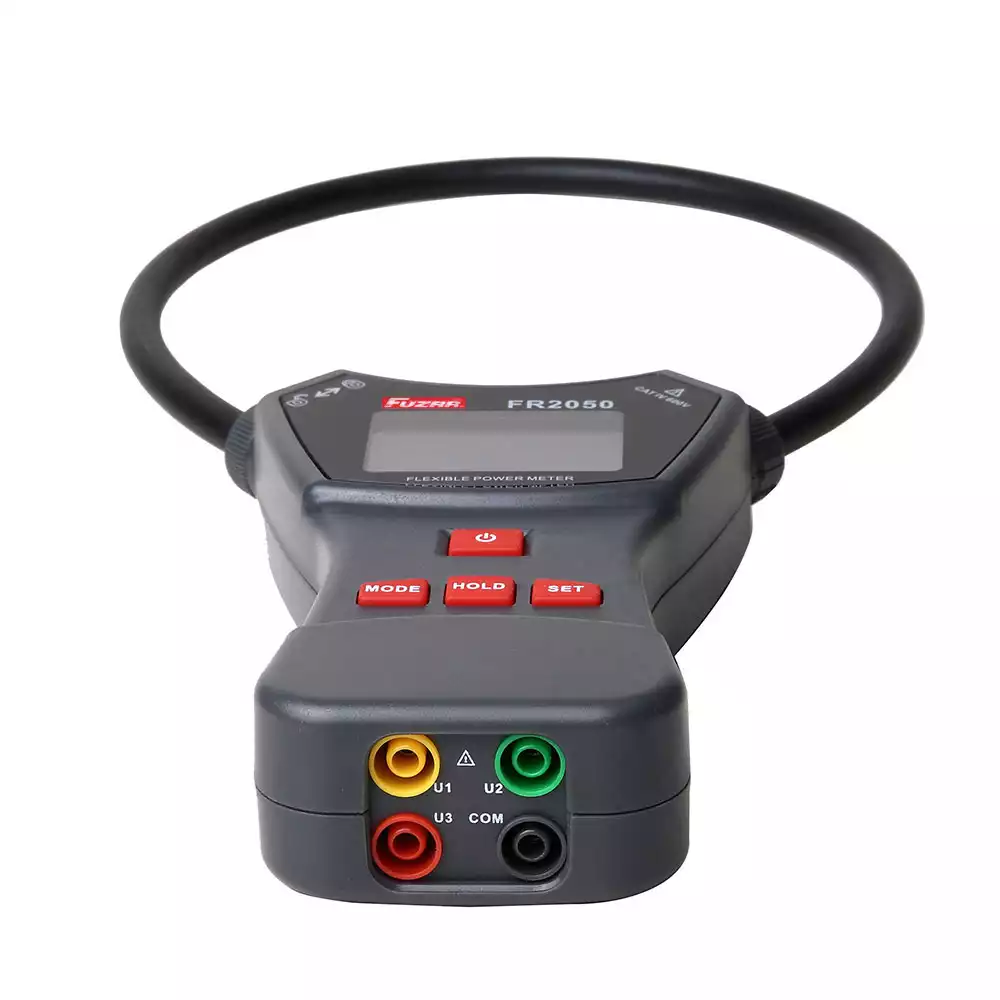

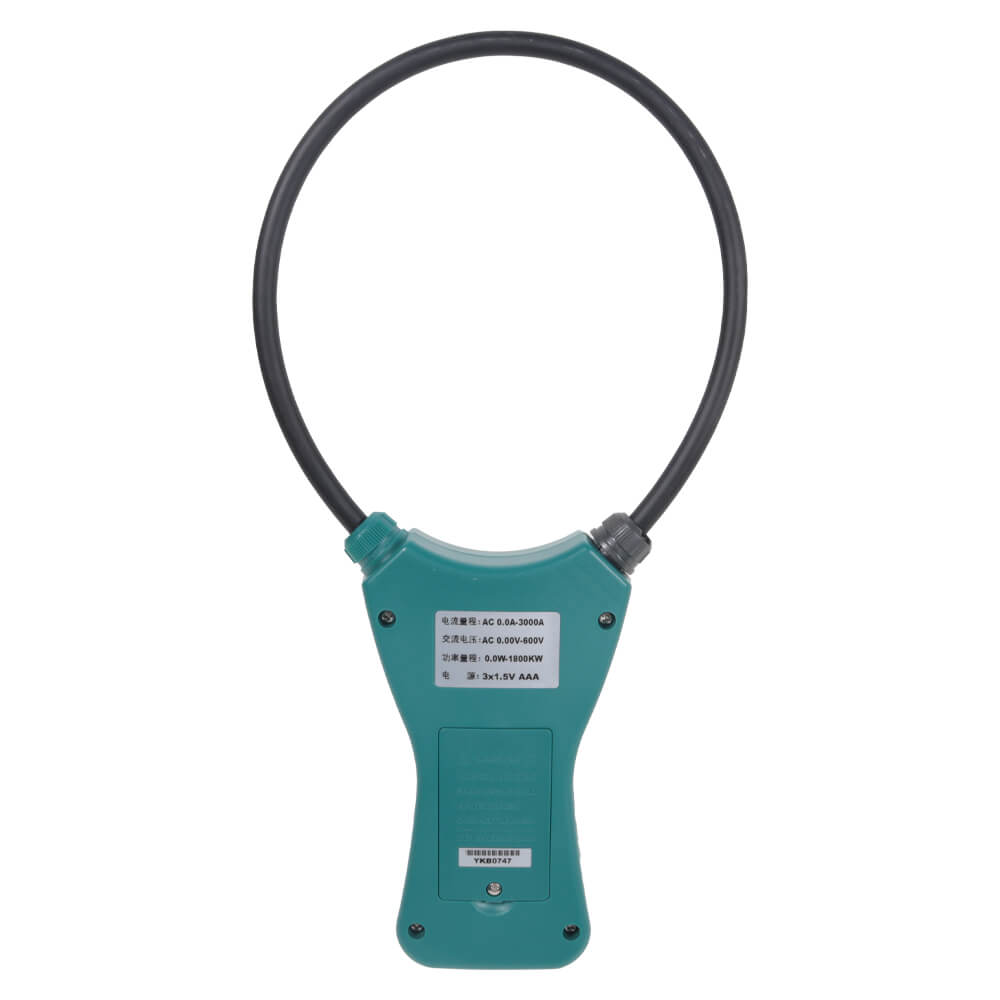

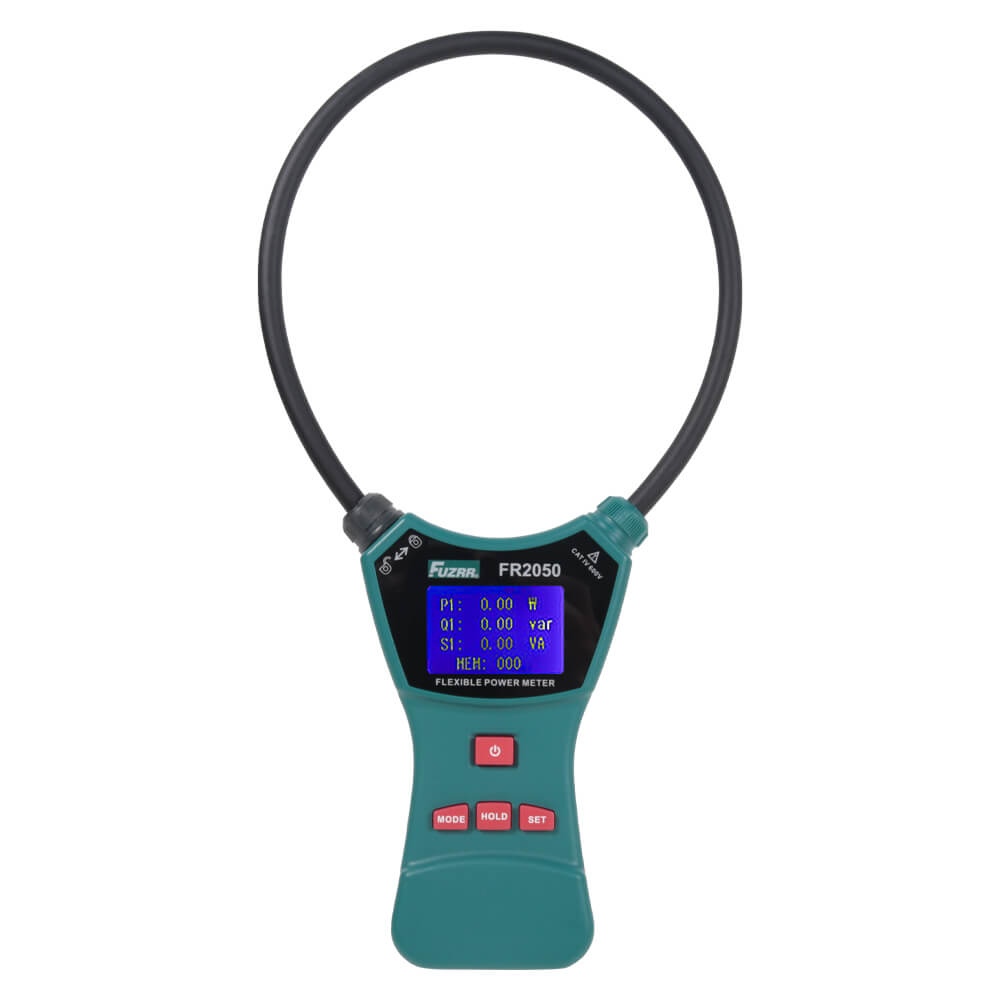

FR2050系列 柔性钳型功率表
- 功能： 三相交流电压、漏电流、电流、有功功率、无功功率、视在功率、总功率、电流与电压的相位、相电压之间的相位、频率、电能、相序等
- 测量方式：柔性CT、三相电压夹
- 钳口尺寸：φ150mm/φ300mm
- 导线位置：被测量导线处于柔性线圈中心位置
- 频率： 50Hz/60Hz自动识别
- 换档：全自动切换
- 采样速率：约2次/秒
- 数据存储：200组
- 线路电压：AC 600V以下线路测量
FR2050系列柔性钳型功率表是我公司精心研制的一款专为现场测量三相交流电压、电流、漏电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等的多功能、数字式、智能仪表，使用口径为φ150mm或φ300mm的柔性线圈传感器，使用方便灵活，可代替传统笨重的钳形漏电流表及功率钳表的功能，还能用于判别变压器接线组别、感性、容性电路，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、更便捷的新型电力仪表。
采用先进的洛氏线圈(或称罗氏线圈)技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，无磁饱和现象，线性度极高，抗干扰能力强。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原电流信号。柔性电流钳线圈部分无任何裸露金属导体，非接触测量，安全快速；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量精度高、可靠性强、响应频带宽。
仪表还具有背光功能、数据保持、数据存储等功能，使用方便，是电工安全检测的必备工具。
功 能 | 三相交流电压、漏电流、电流、有功功率、无功功率、视在功率、总功率、电流与电压的相位、相电压之间的相位、频率、电能、相序等 |
电 源 | DC4.5V 7号碱性电池（1.5V AAA×3） |
测量方式 | 柔性CT、三相电压夹 |
钳口尺寸 | φ150mm/φ300mm |
导线位置 | 被测量导线处于柔性线圈中心位置 |
数据存储 | 200组，显示“FULL”符号表示存储已满 |
频 率 | 50Hz/60Hz自动识别 |
换 档 | 全自动切换 |
采样速率 | 约2次/秒 |
线路电压 | AC 600V以下线路测量 |
显示模式 | LCD：128dots×64dots；显示域：43mm×29mm |
仪表尺寸 | 主机尺寸：宽厚高151*100*35mm（不含线圈） |
背 光 灯 | 有 |
低电提示 | 有。低电时在右上角显示 符号。 |
数据保持 | 数据保持功能：“HD”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
自动关机 | 无操作约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压降到约3.4V时，电池电压低符号显示，提醒更换电池 |
仪表质量 | 仪表：约350g(含电池) |
工作电流 | 100mA |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
型号 | FR2050 | FR2050E |
线圈长度 | 470mm | 950mm |
线圈内径 | φ150mm | φ300mm |

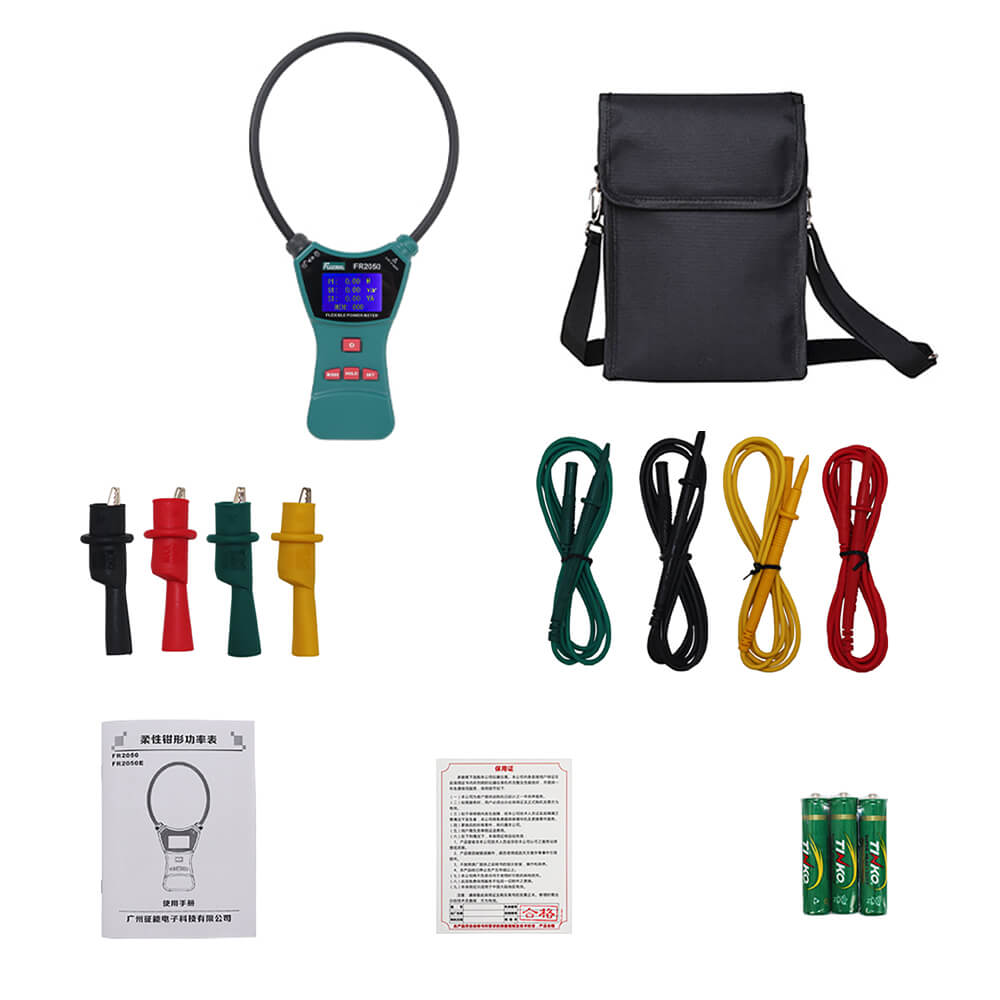

仪表 | 1台 |
测试表笔 | 1套（灰、黄、绿、红各1条，共4条） |
测试夹 | 1套（4个） |

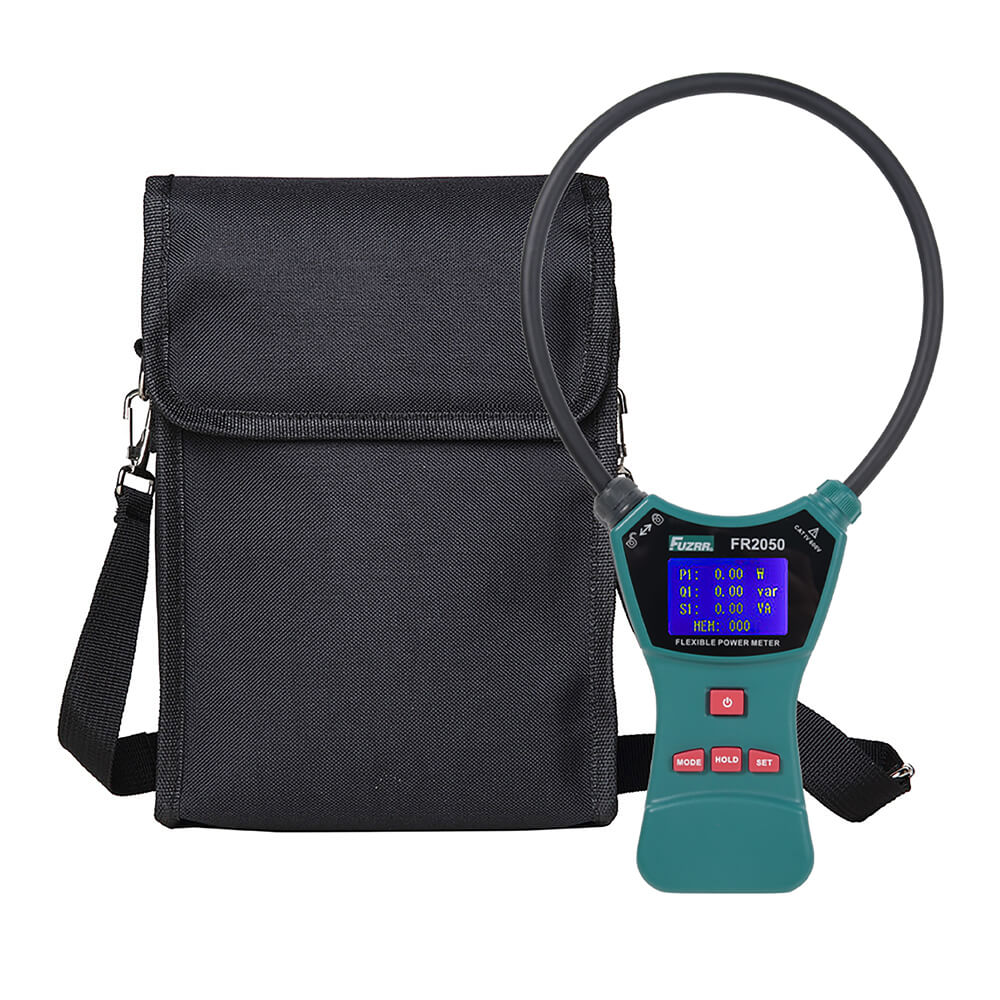

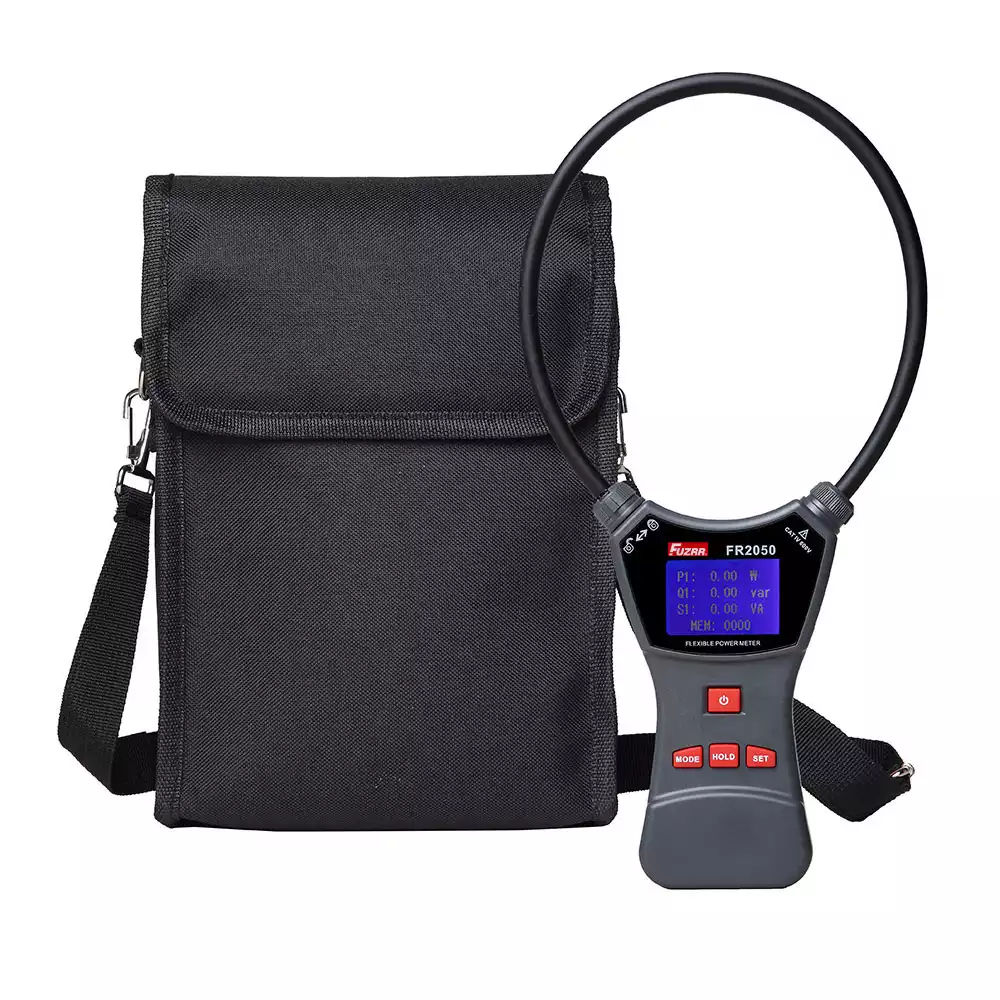

仪表包 | 1个 |
检测仪电池 | 7号干电池3个 |
说明书、保用证 | 1套 |
