产品简介
让世界用上好仪表

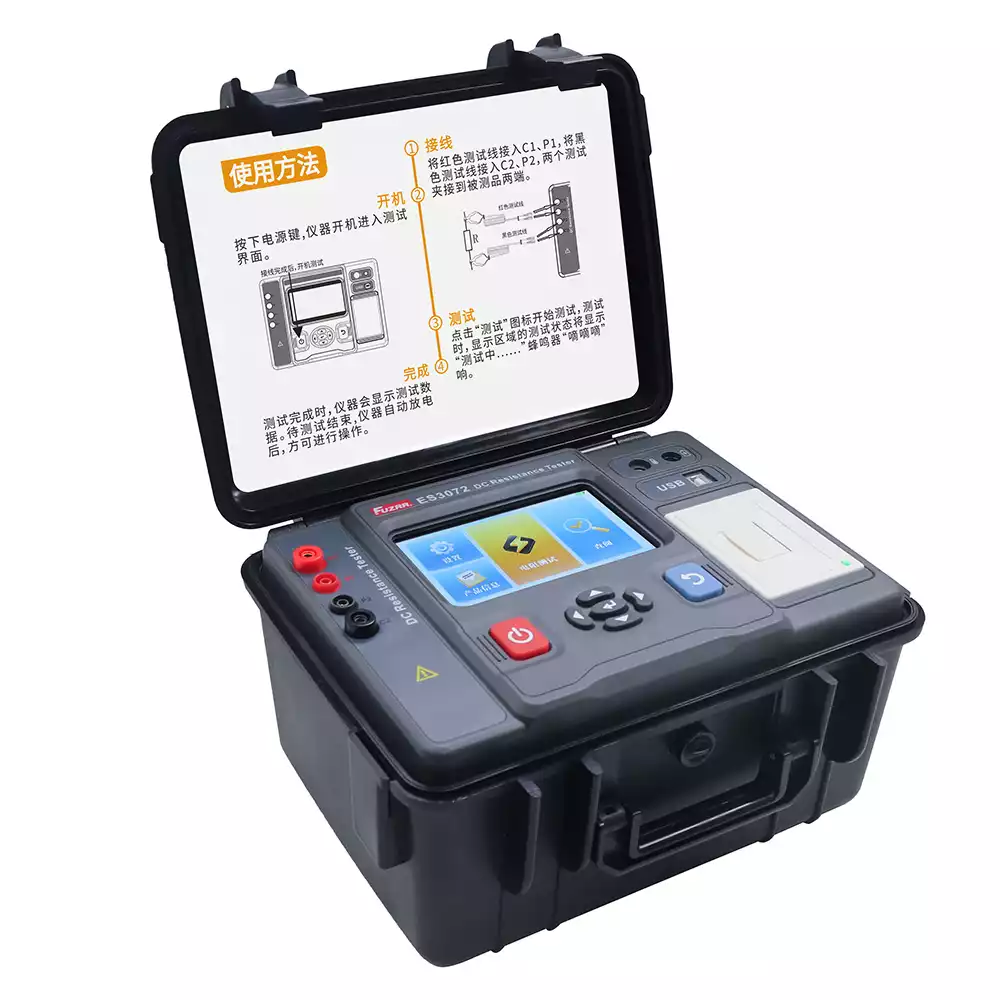

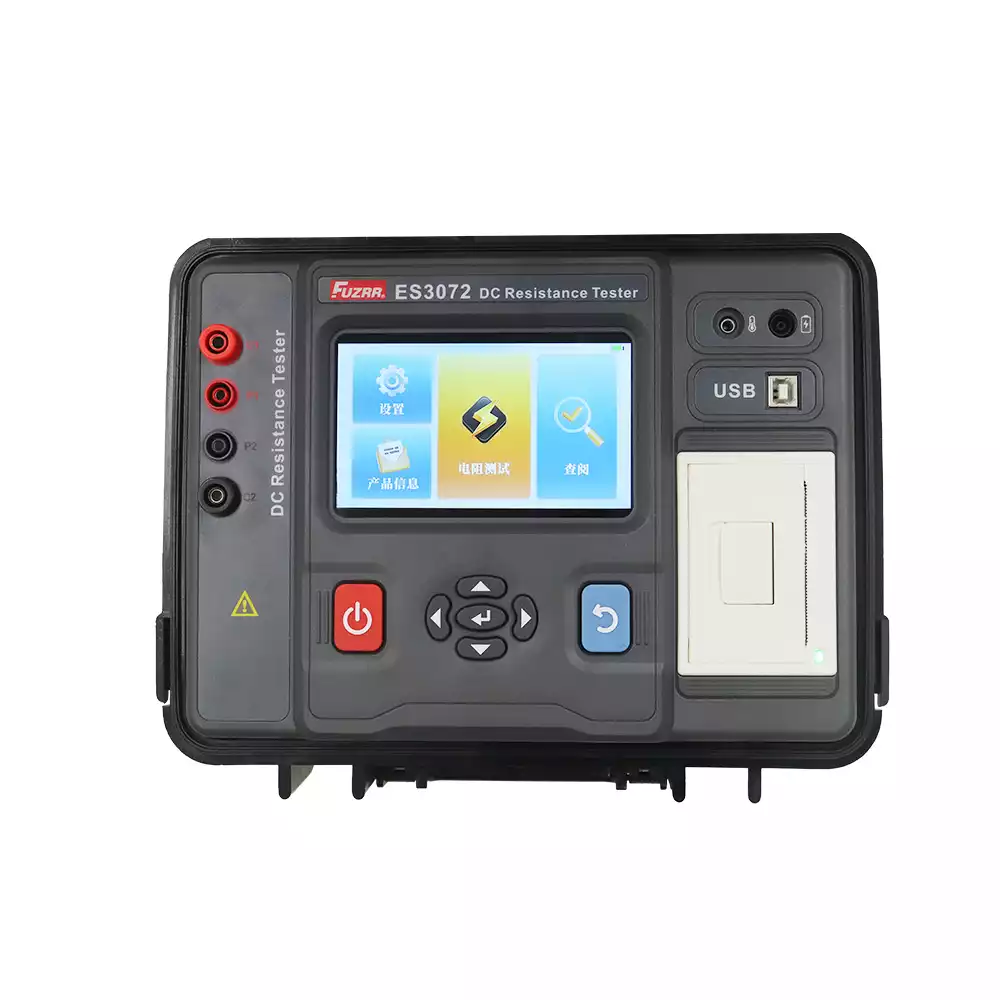

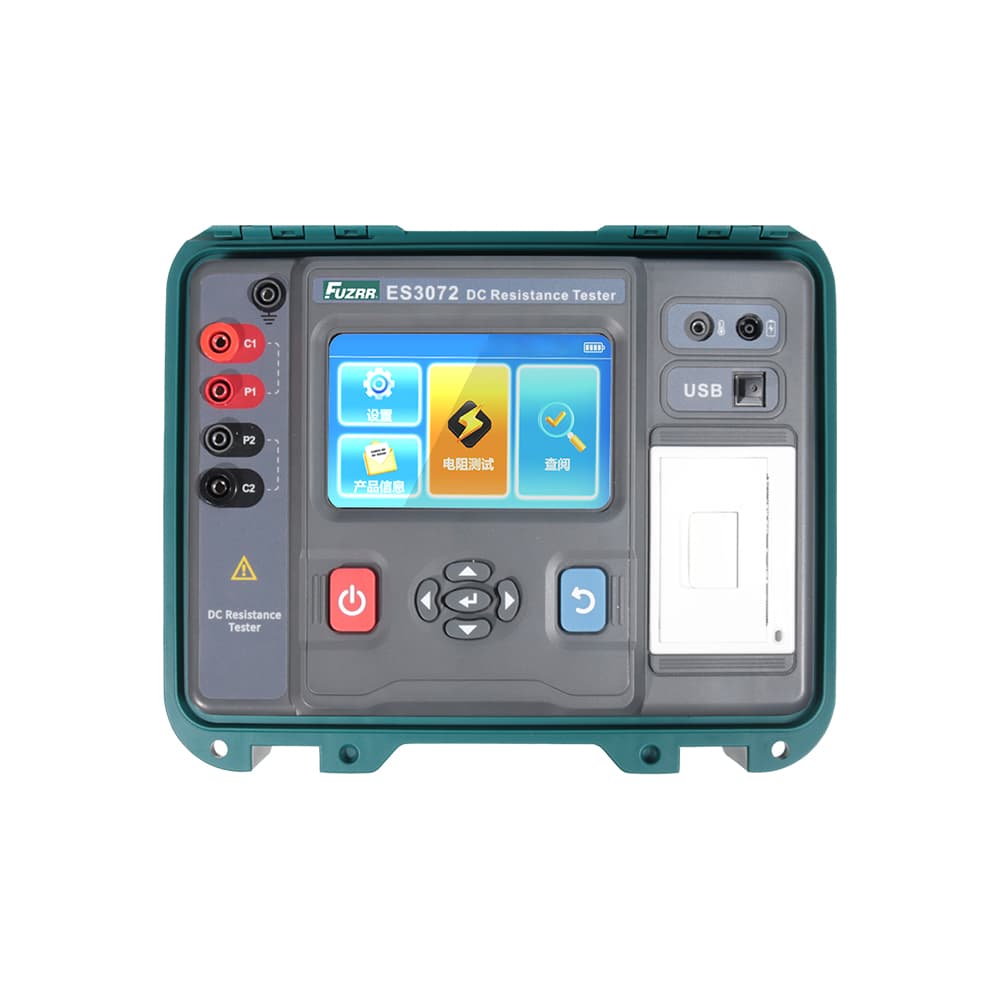

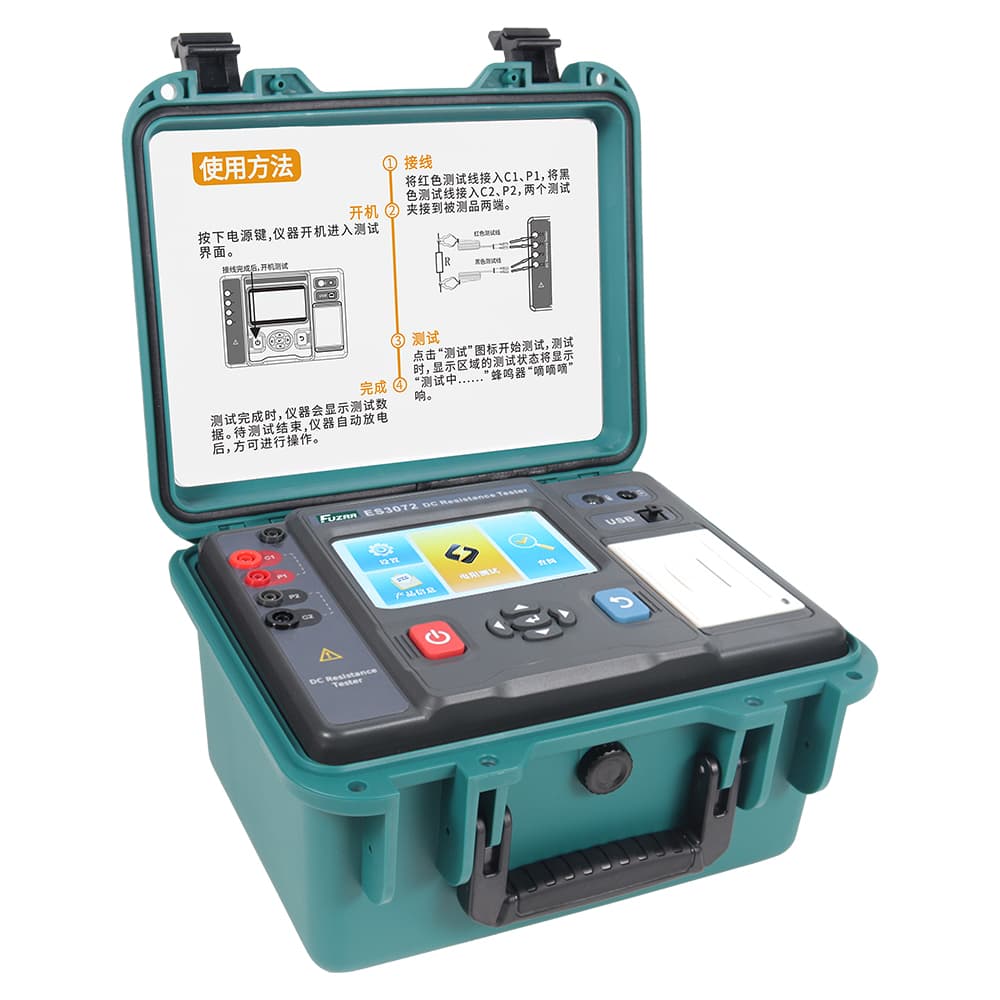

ES3072 直流电阻测试仪
- 试品类型：可选Cu铜、Al铝、Fe铁、Au金、Ag银材质
- 电阻量程：10.0uΩ-1000.0KΩ
- 分辨率：0.1 uΩ
- 检测方法：四线法测试
- 测试电流：20A、10A、5A、1A、0.1A、10mA、1mA
- 最大短路电流：20A
- 温度检测：有，外置温度探头、内部温度传感器，双传感器设计
- 数据存储：800组
- 手机APP：有，蓝牙连接
ES3072直流电阻测试仪又名变压器直流电阻测试仪、直流电阻快速测试仪、接地导通测试仪，采用微处理机技术，四线法测试，安全精密可靠。主要用于测量变压器绕组的电阻、互感器绕阻电阻、接地引下线导通测试、电缆的导线电阻、开关、接插件、继电器的接触电阻、线圈、电动机、以及设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间联结电阻测试。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。
ES3072直流电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用，端口防过载功能。大容量存储800组数据。上位机软件具有历史数据读取、查阅、保存等功能。
功 能 | 主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电缆的导线电阻，开关、接插件、继电器的接触电阻、线圈、电动机、变压器绕组的电阻以及金属铆接电阻，金属构件之间联结电阻测试，低值电阻测试，接触电阻测试等。 |
试品类型 | 可选Cu铜、Al铝、Fe铁、Au金、Ag银材质 |
电阻量程 | 10.0uΩ-1000.0KΩ |
分 辨 率 | 0.1 uΩ |
溢出显示 | 超量程溢出时“OL”符号显示 |
检测方法 | 四线法测试 |
测试电流 | 20A、10A、5A、1A、0.1A、10mA、1mA |
最大短路电流 | 20A |
温度检测 | 有，外置温度探头、内部温度传感器，双传感器设计 |
温度折算 | 有,温度换算，可折算75℃测量结果 |
过载保护 | 有 |
自动放电 | 有 |
电 源 | DC14.6V 12000mAh大容量锂电池 |
充电功能 | 有 |
显示模式 | 5寸触摸屏（854dots×480dots）全彩LCD显示 |
交互方式 | 触控屏/按键 |
LCD尺寸 | 长宽：108 mm×65mm |
仪表尺寸 | 长宽高：277.2mm×227.5mm×153mm |
测试线长 | 5米，红色、黑色各1条 |
手机APP | 有，蓝牙连接 |
电脑上位机 | 有，USB线连接 |
数据存储 | 800组 |
数据查阅 | 数据查阅功能 |
打 印 机 | 仪器面板嵌有打印机，按打印键打印测试结果 |
电池电压 | 电池电量实时显示，提示电池电压低时需要及时充电 |
自动关机 | 可选择关闭、5分钟、10分钟、15分钟、20分钟、25分钟、30分钟 |
功 耗 | 待机: 约4W (30%亮度) |
| 测量：100W Max |
质 量 | 仪表：3.1kg(含电池) |
| 测试线：850g |
工作温湿度 | -10℃～40℃；70%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |

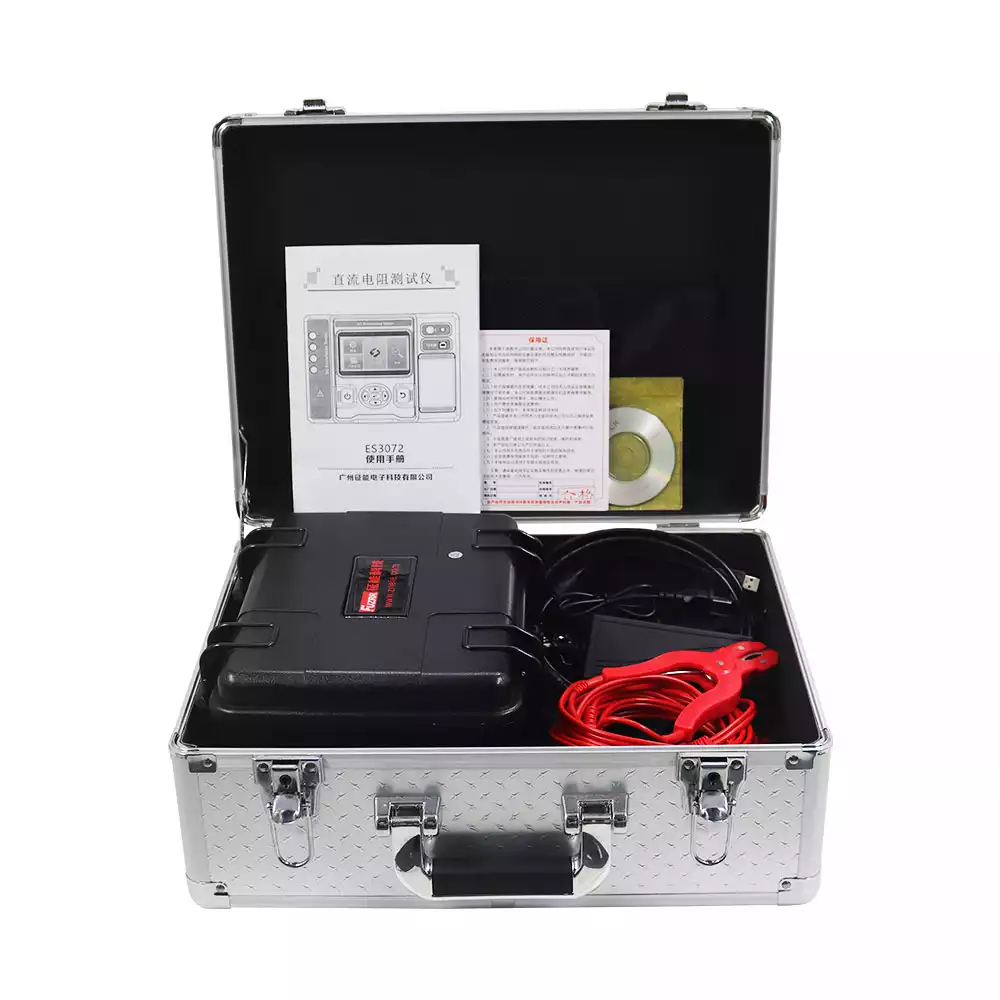

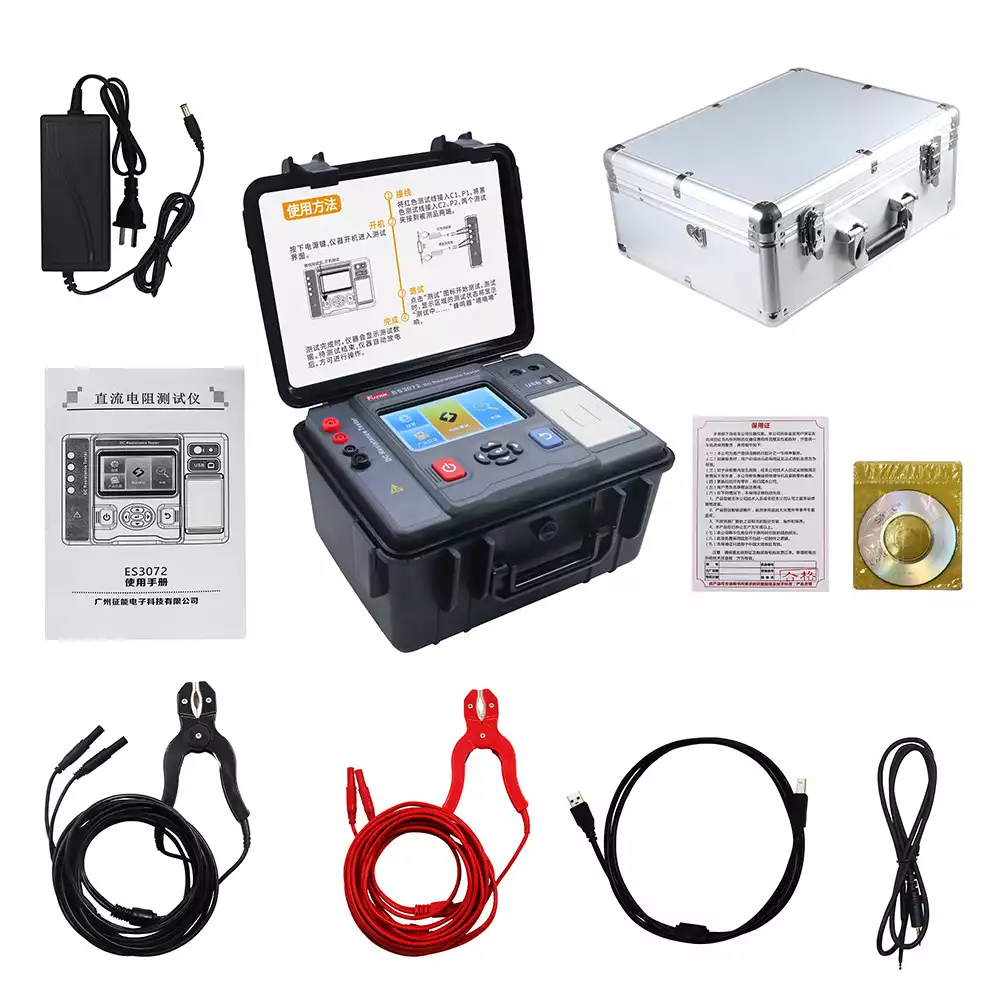

仪表 | 1台 |
测试线 | 2条（红色，黑色各1条） |
温度探头 | 1条 |
标准电阻 | 1个 |
光盘 | 1张 |
数据线 | 1条 |
充电器 | 1个 |
说明书、保用证 | 1套 |
仪表箱 | 1个 |
