产品简介

型    号

ES3090

ES3090E

最大测试电流

100A

220A

备    注

100A以上电流仅支持快速模式

功    能

高压开关、高压断路器等各种接触电阻测试；金属焊接构件连接电阻测试；金属导体等各种回路电阻测试；精密微欧电阻测试

电    源

内置：10.8V  3800mAh可充锂电池

测试方式

四线法

充 电 器

10.8V充电器

显示模式

5.6寸工业级高亮度彩色液晶屏

测试接口

C1(电流正)、C2(电流负)、U1(电压正)、U2(电压负)

电流输出

粗调档位：≤5A、10A、30A、50A、80A、100A、200A、220A

细条档位：步进值2.5A，最多87档电流

量    程

≤5A ：  1μΩ~3500mΩ

10A  ：  0.1μΩ~200mΩ

30A  ：  0.1μΩ~20mΩ

50A  ：  0.01μΩ~15mΩ

80A  ：  0.01μΩ~10mΩ

100A ：  0.01μΩ~5mΩ

200A ：  0.01μΩ~600uΩ

220A ：  0.01μΩ~500uΩ

最小分辨率

0.01μΩ

测试精度

电流：30A~220A   ±(读数×0.1%+量程0.2%+1μΩ)

电流：10A或≤5A   ±(读数×0.5%+量程0.2%+10μΩ）

测试时间

≤100A：快速(推荐)、10s、20s、30s、40s、50s、60s

＞100A：快速

数据存储

测试完成后数据自动保存，循环保存，可存储999组数据

仪表尺寸

约2229mm(长)×166mm(宽)×73mm(高)

质    量

仪表质量：约2kg

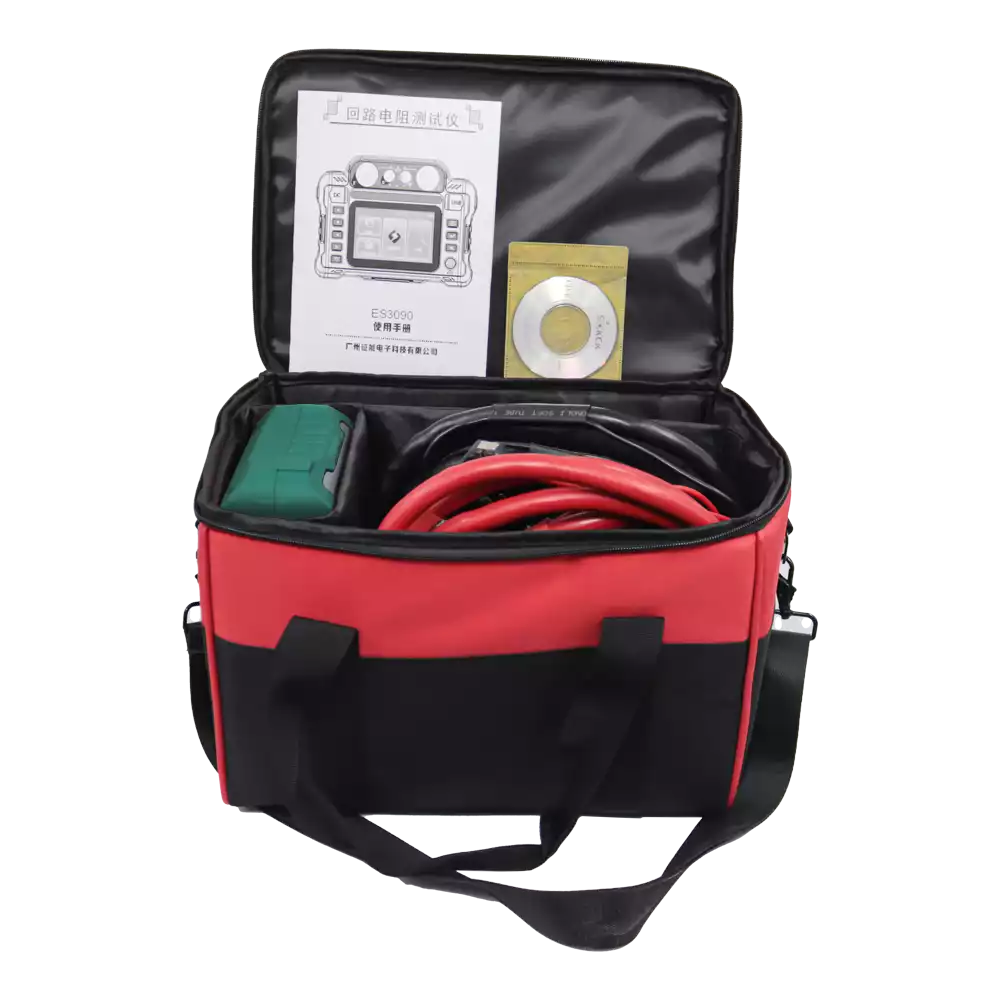

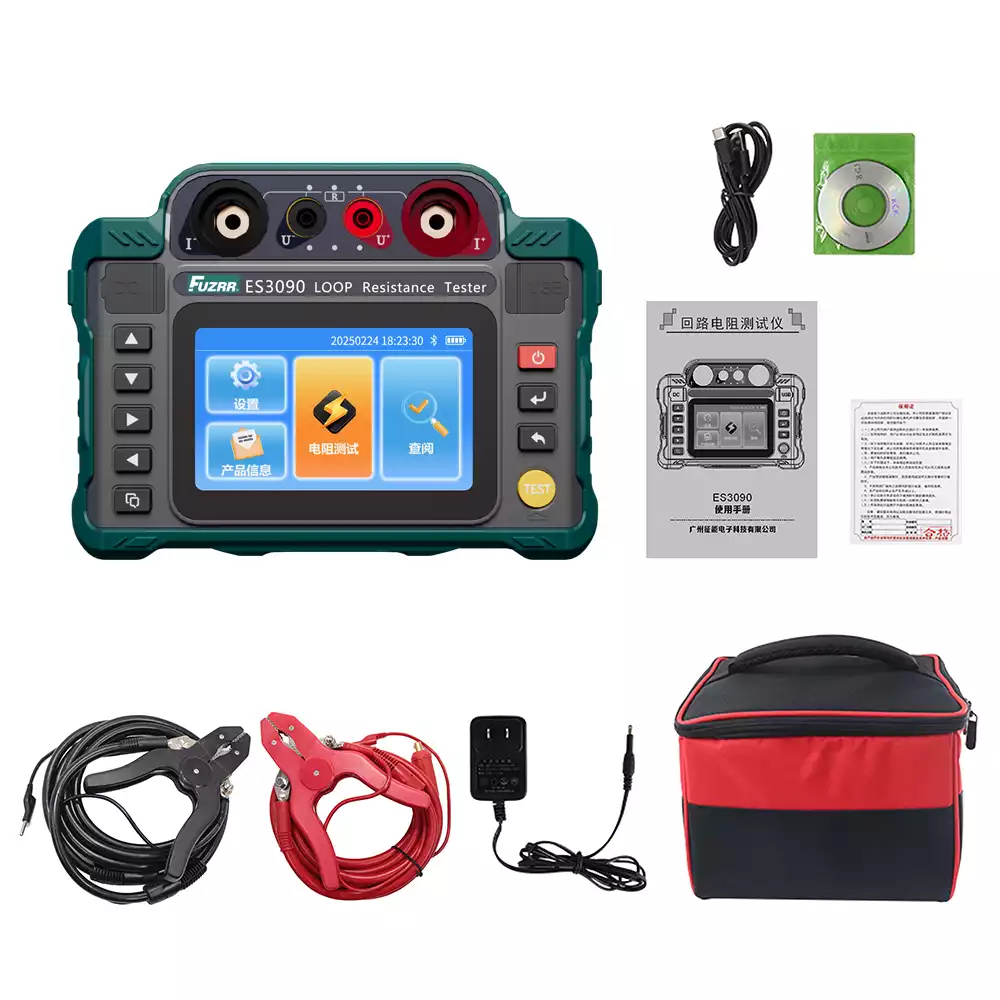

测试线

标配长度：3m (可选购5m)

电流、电压两端分接测试线，接线简单，电阻小于10mΩ

数据删除

设置界面下选择格式化内存选项可删除全部数据

数据查阅

进入数据查阅界面，按上下左右键翻阅所存数据

自动关机

有

电池电压

仪表角有电池电量指示

背    光

背光可调亮度

工作电流

非测试状态下工作电流为200mA

测试状态下工作电流可自行设置

电路保护

具有开路保护、过热保护等

温度保护

仪表内设置有温度监控

工作温湿度

-10℃～50℃；90%RH以下，无结露

存放温湿度

-10℃～60℃；70%RH以下

适合安规

IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》
