ES2080+ 无线高压核相仪（语音核相、带电压测量）
- 核相方式：接触式核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。 当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相
- 传输距离：无线传输，综合传输距离约200米
- 核相电压：30V～550kV
- 频率量程：30.00Hz～100.0Hz；精度：≤±1Hz；分辨率：0.01Hz
- 相位量程：0.0°～ 360.0°；精度：≤±10°；分辨率：0.1°
- 工作指示：核相时探测器具有声光指示功能，红绿色双闪灯指示和“嘟--嘟--嘟”蜂鸣声
- 绝缘试验：绝缘杆拉伸后两端：AC 220kV/rms； 主机、探测器：AC3700V/rms(外露金属与塑料外壳间)
- 工作温湿度：-10℃～40℃；70%rh以下
- 适合安规：GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

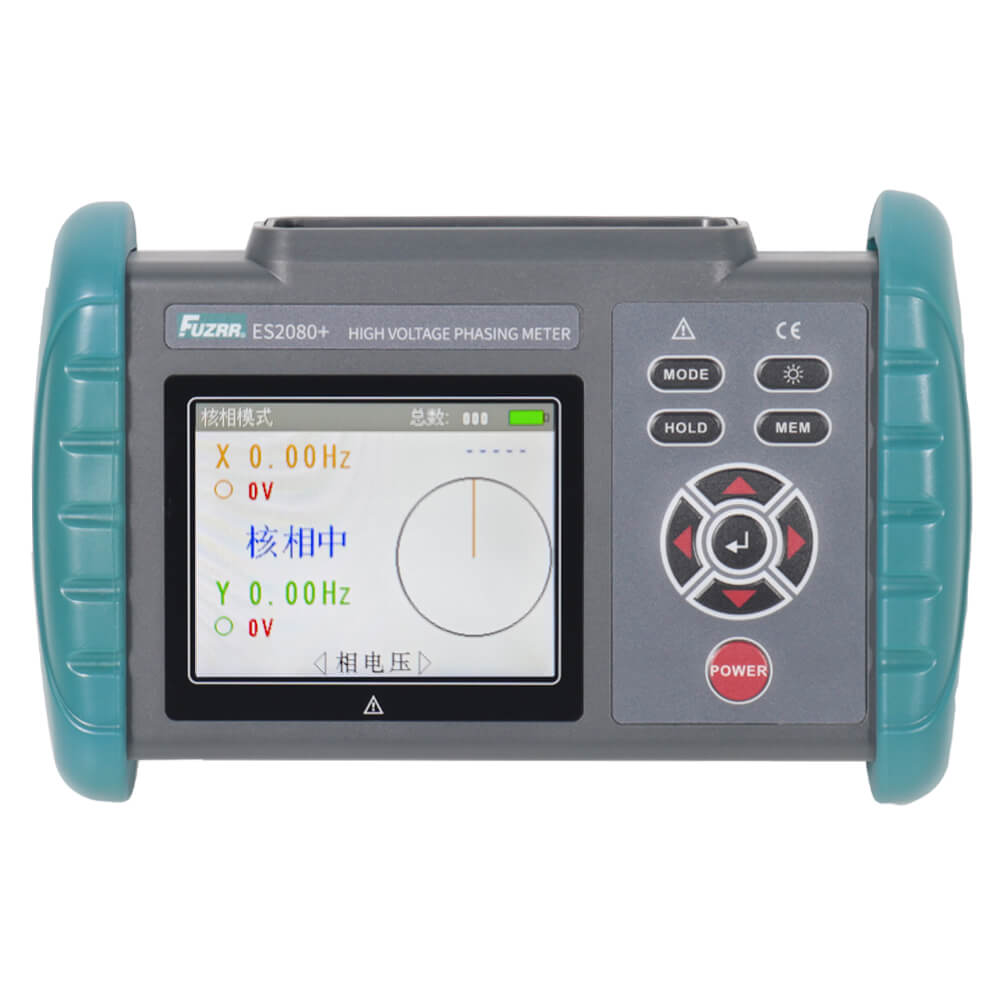

ES2080+无线高压核相仪应用于电力线路或变电所验电、核相、相位测试、相序判断、电压测量、变压器组别判断等（线路电压：30V～550kV）。本核相仪采用无线传输技术，综合传输距离可达200米；3.5寸LCD彩屏，可同屏显示相位、相序、频率、电压等核相结果，动态相量图指示，清晰直观；具有语音提示“X信号正常、Y信号正常、同相、异相”等，使测试更简单高效。

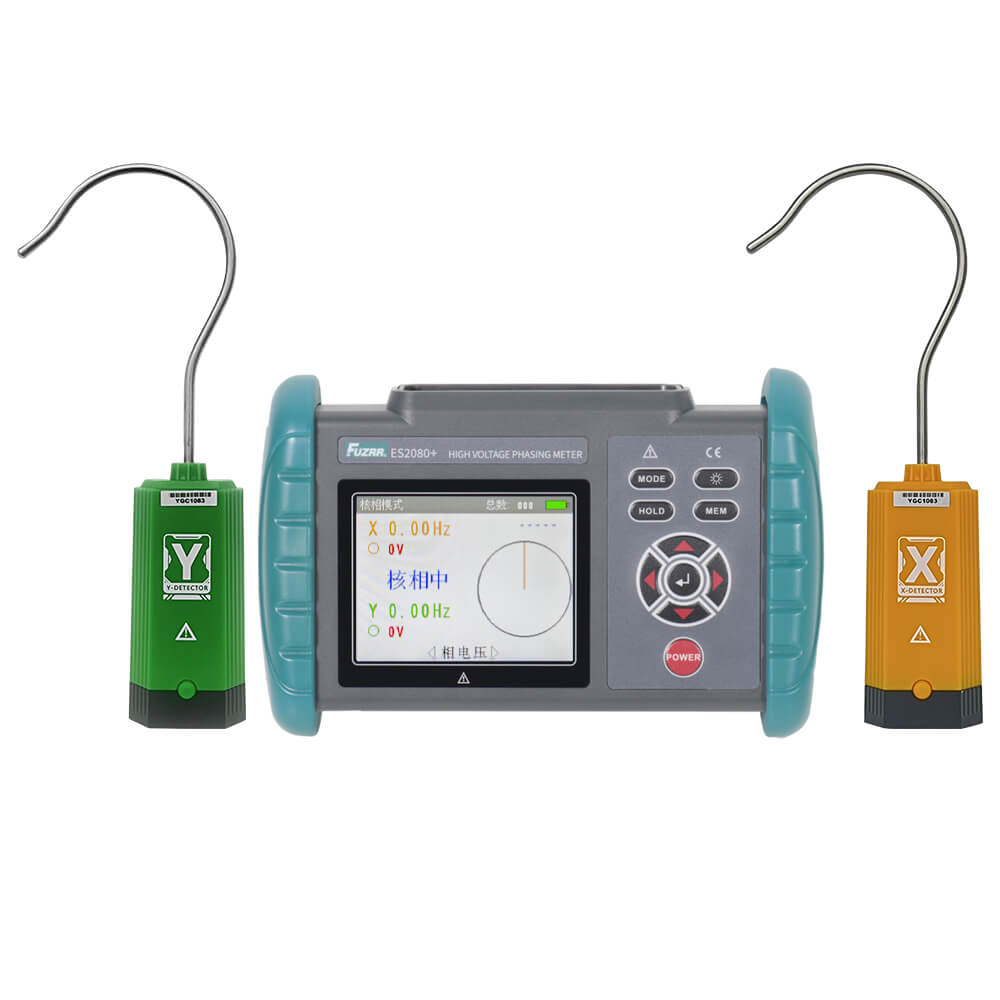

ES2080+无线高压核相仪由主机、探测器、伸缩绝缘杆等组成，对于高压线路核相(电压超过220V时)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，核相结果直接显示在无线接收器上，当裸导线电压超过35kV时，为了确保安全必须使用非接触核相。
电压量程 | 30V～110kV | 精度:≤±1Hz | 分辨率:1V |
频率量程 | 30.00Hz～100.0Hz | 精度:≤±1Hz | 分辨率:0.01Hz |
核相电压 | 30V～550kV | 精度:≤±10° | 分辨率:0.1° |
相别定性 | 同相:330°～ 360°和0°～30° | 异相:90°～ 150°和210°～ 270° | 分辨率:0.1° |
发射频率 | 2.4GHz | ||
主机 | 1台 | ||
探 测 器 | 2台 一拖三充电器 1个 自校线1条 | ||
绝缘试验频率 | 绝缘杆拉伸后两端：AC 220kV/rms； 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) | ||
电池电压 | 电池电压不足，显示低电符号“ ” | ||
存放温湿度 | -10℃～60℃；80%rh以下 | ||
自动关机 | 仪表无操作约15分钟后关机 | ||
屏幕尺寸 | 72mm×55mm 显示：3.5寸彩屏 | ||
功 耗 | 主机：300mA Max | ||
绝缘杆长度 | 最大直径Φ38mm；长度：3米 | ||
数据查阅 | 有，可查阅历史记录 | ||
相位指示 | 相量图及数字同时显示 | ||
数据存储 | 500组，显示“FULL”符号表示存储已满 | ||
| 仪表质量 | 主机：约350g(含电池) | ||
| 探测器 | 单个约150g(含勾子、电池) | ||
| 工作温湿度 | -10℃～40℃；70%rh以下 | ||
| 探勾、探针 | 各2条 | ||
伸缩绝缘杆 | 2根 | ||
| 一拖三充电器 | 1条 | ||

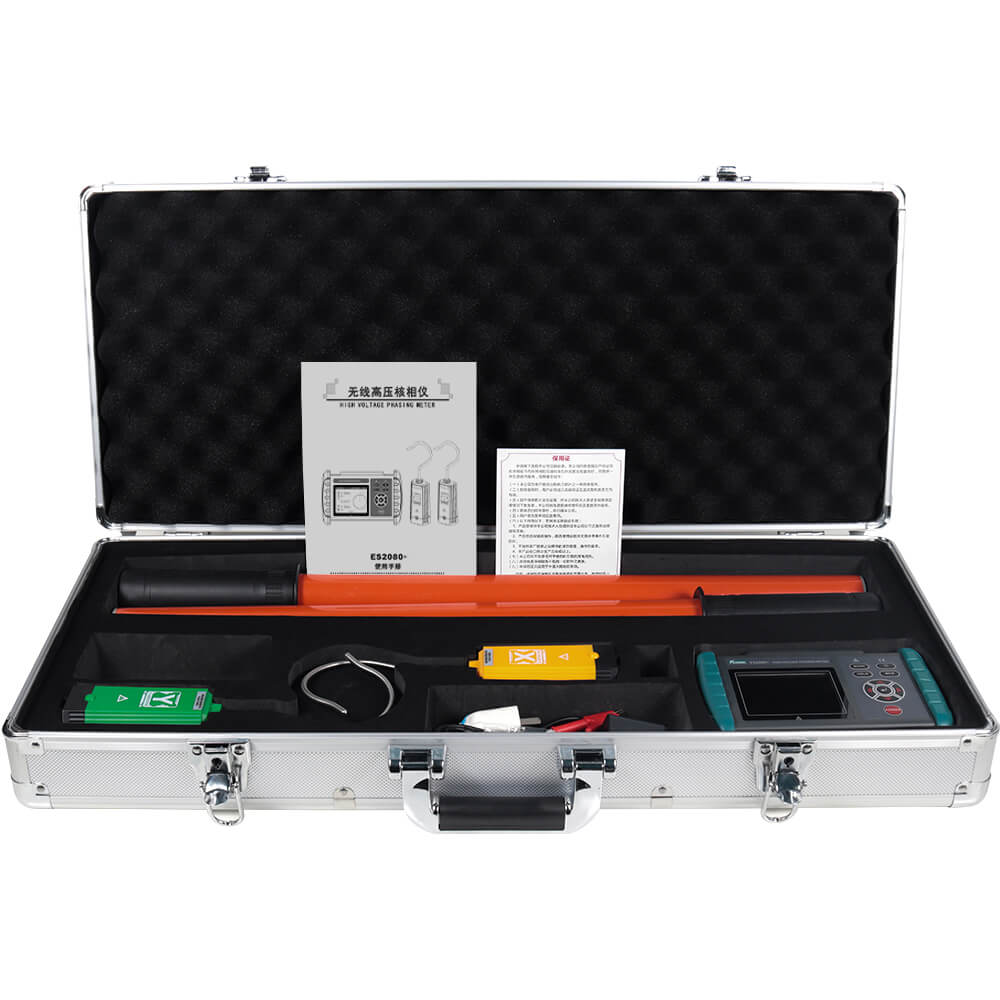

仪 表 箱 | 1个 | ||
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 | ||

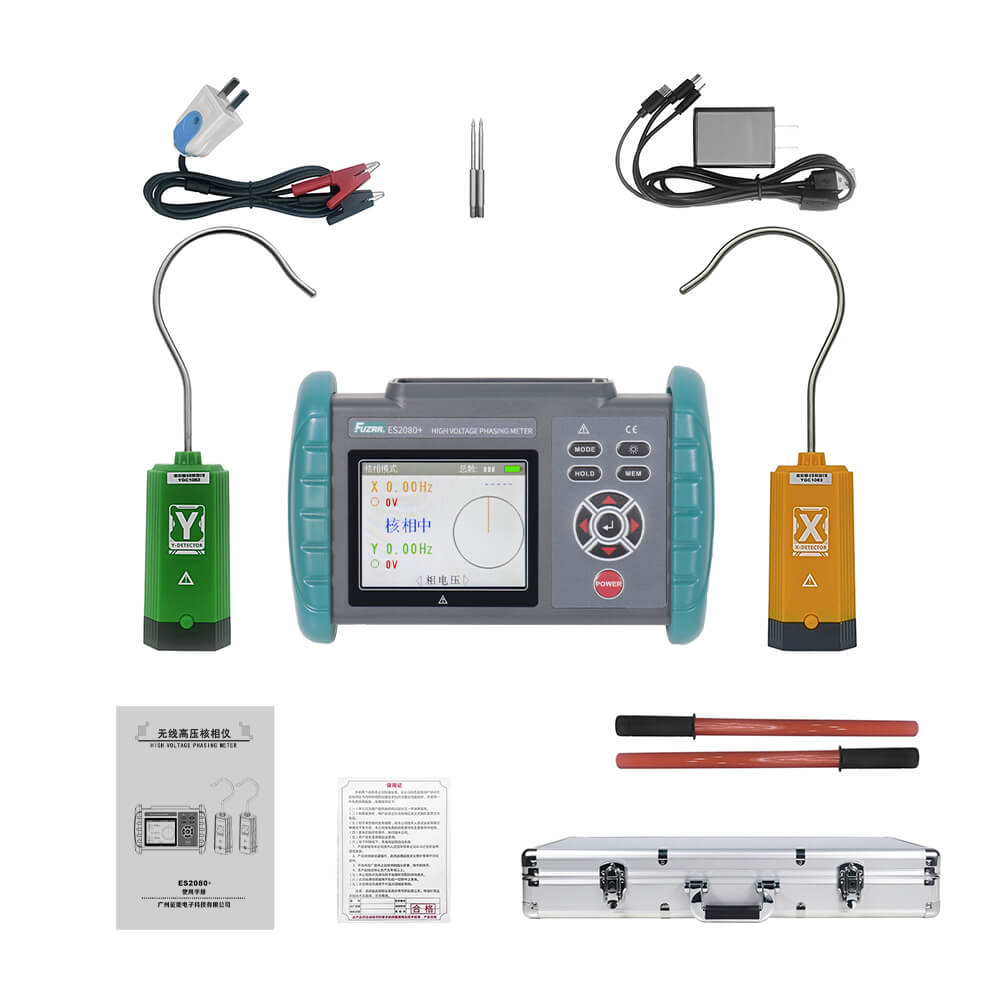

主机 | 1台 |
探 测 器 | 1个 |
探勾、探针 | 各2根 |
伸缩绝缘杆 | 2根 |
一拖三充电器 | 1个 |
自校线 | 1条 |
用户手册、保修卡、合格证 | 1份 |
仪表箱 | 1 个 |
|
|
