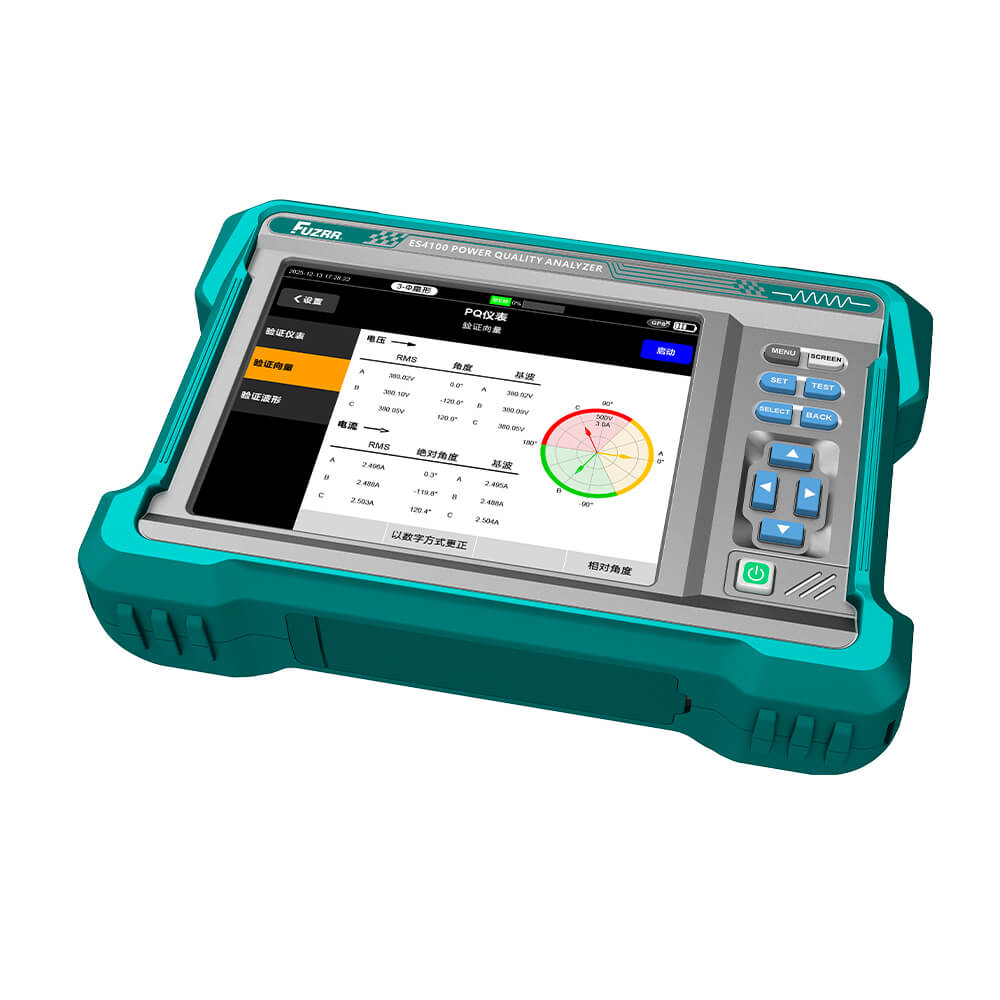

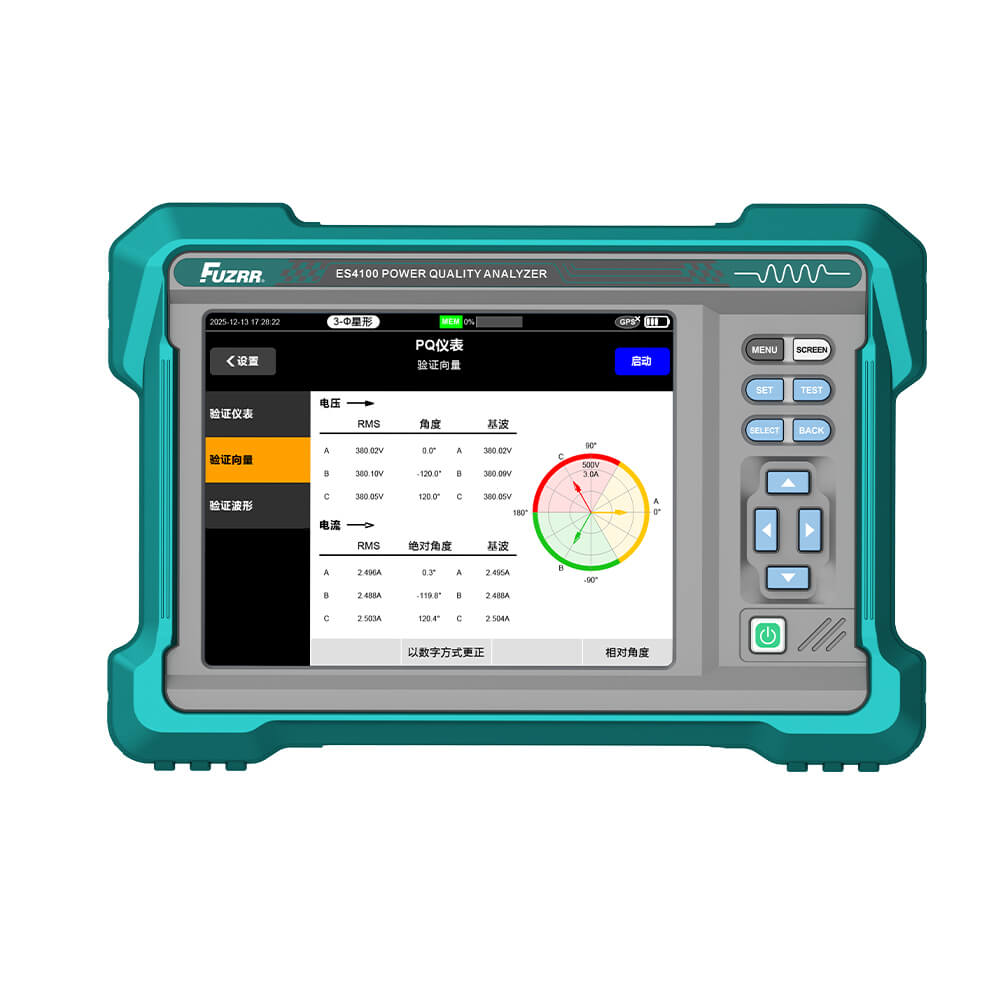

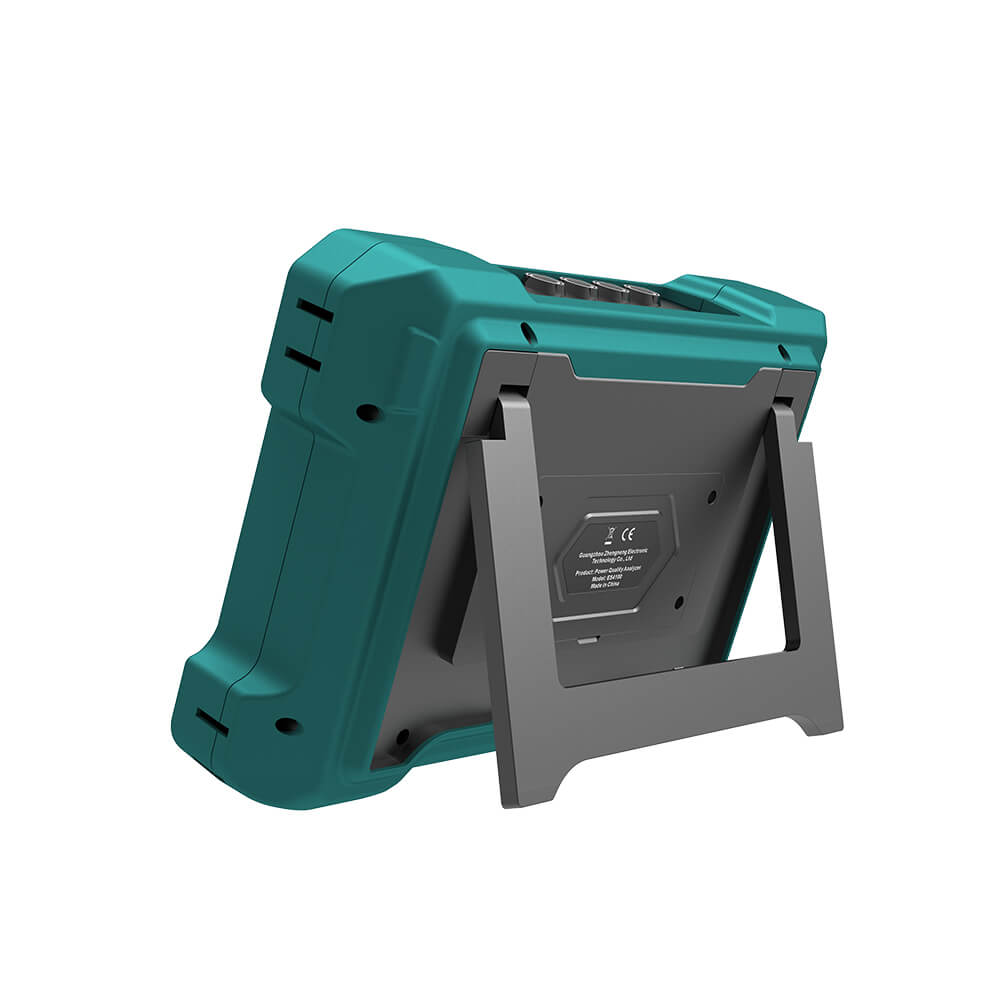

ES4100电能质量分析仪
ES4100 电能量质量分析仪
- ★ 4路电压测量输入,用于测量3相和中性线对地电压
- ★ 4路电流测量输入,用于测量3相线和中性线电流
- ★ 双处理器 + 80kSPS 高速采样, A类高精度采集
- ★ 8寸大屏 + 手套触控 + 实体按键双操作,现场作业更便捷
- ★ 16G 大容量内置存储,最长 300 天不间断长期记录

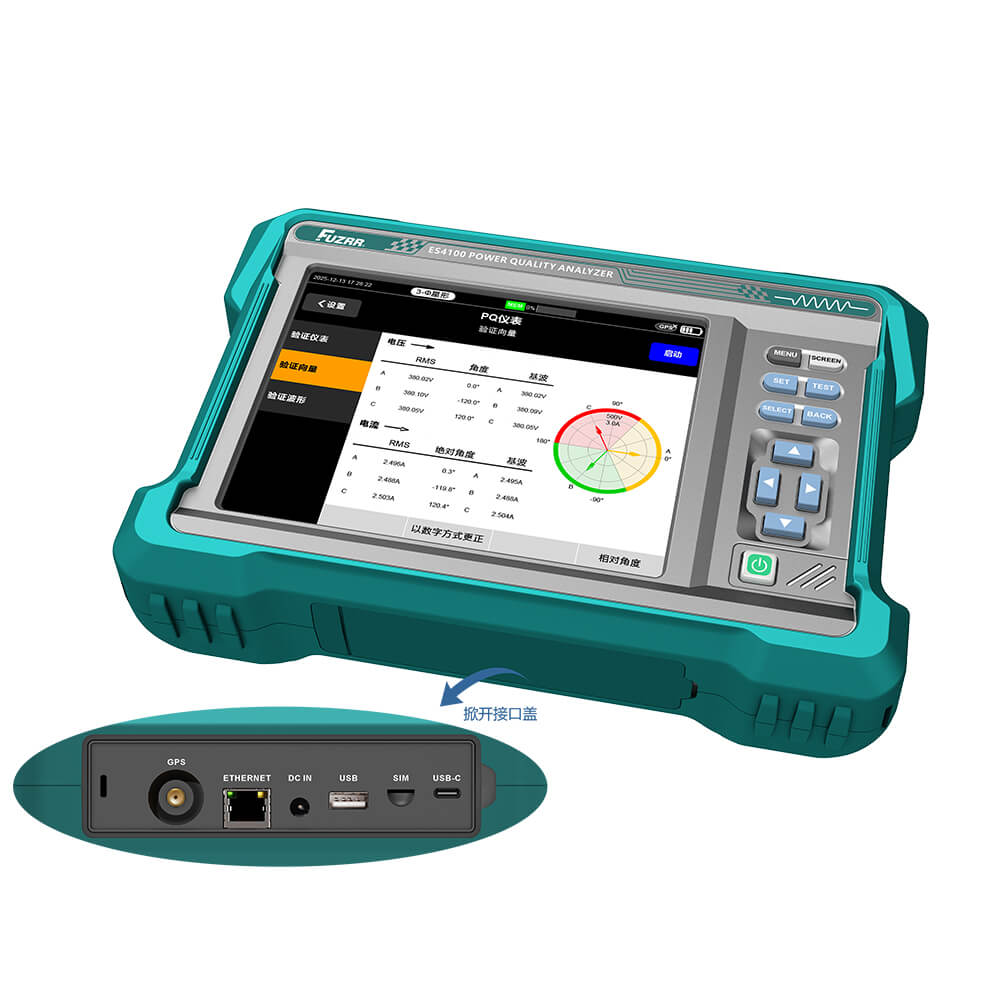

- ★ 多星 GPS 北斗同步 + 全链路通信,远程无人值守运维
- ★ 双标准 K 因数 + 国标相位
- ★ 全自定义电能质量事件,精准捕捉逆变器、变压器故障
产品简介
Product introduction
ES4100电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。可同时测量4路电流(ABC三相及中性线电流),4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等;显示电流电压的实时波形、相量图、谐波比柱形图。
技术参数
Technical parameters
| 参数 | 量程 | 最大分辨率 | 精度 |
|---|---|---|---|
| 电压 | 1000V/AC | 0.1V | 标称电压的±0.1% |
| 电压骤升骤降 | 1000V | 0.1V | 标称电压的±0.1% |
| 电压谐波 / 间谐波 |
100% | 0.1% | ≥1 % 标称电压: ±2.5 % |
| / 1000V | / 0.1mV | <1 % 标称电压:±0.025*标称电压 | |
| 电压 THD | 100 % | 0.1 % / 0.1 mV | ±(2.5 % + 0.05 %) |
| 电压失衡 | 100 % | 0.01 % | ±0.15 % |
| 闪变:Pinst、Pst、Plt | 0 ~ 20 | 0.01 | ±5 % |
| 电源信号电压 (≤3 kHz) | 标称电压的 0%-15% | 0.1 V / 0.1% | 1-3 % 标称电压:标称电压的 ±0.15 % |
| 电压最小 / 最大值 |
1000 V | 0.1 V | 3-15 % 标称电压:读数的 ±5 % 标称输入电压的 ±2 % |
| 电流 (008电流钳) | 1A | 0.01A | ± (0.7%+0.2%) |
| 10A | 0.01A | ± (0.7%+0.2%) | |
| 电流 (020电流钳) | 10A | 0.01A | ± (0.7%+0.2%) |
| 100A | 0.01A | ± (0.7%+0.2%) | |
| 电流 (050电流钳) | 100A | 0.01A | ± (0.7%+0.2%) |
| 1000A | 0.01A | ± (0.7%+0.2%) | |
| 电流 (300柔性线圈) | 6000A | 0.01A | ± (1%+0.5%) |
| 电流 THD | 100 % | 0.1 % | ±(2.5 % + 0.5 %) |
| 电流失衡 | 100 % | 0.01 % | ±0.15 % |
| 频 率 | 42.5 Hz ~ 69 Hz | 0.001 Hz | ±0.01 Hz |
| 电压角度 | 360° | 0.1° | ±0.2° |
| 电流角度 | 360° | 0.1° | ±2° |
| 技术指标 | |||

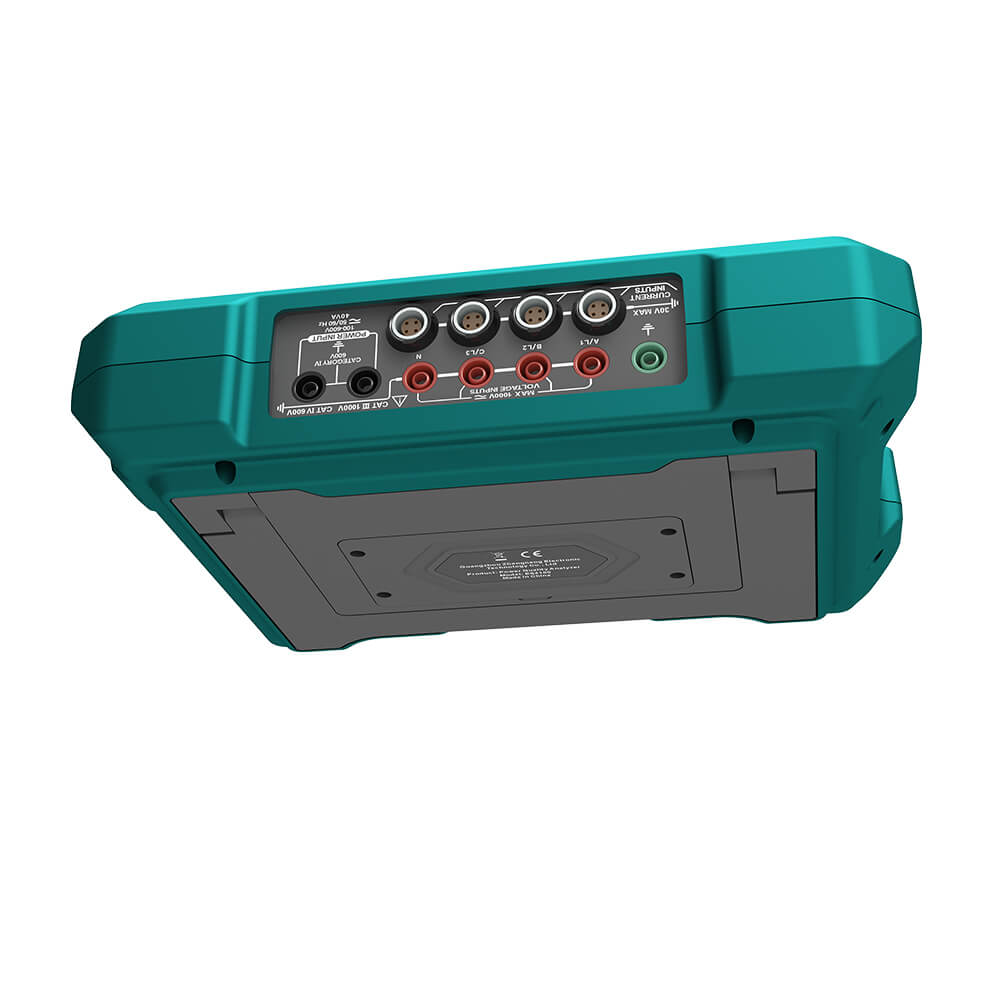

| 电压输入数量 | 4个输入数量，三相线和中性线以及PE 接地线 | ||
| 最大输入电压 | 1000 Vrms/1000 V dc (1700 Vpk) | ||
| 电流输入 | 008量程: 10mA-10A; 020量程: 0.1A-100A; 050量程: 1A-1000A; 300柔性线圈量程: 10A-6000A | ||
| 采样频率 | 80 kS/s (50/60 Hz 时) | ||
| 最大 / 最小值 | 电压、电流: 半周期RMS; 功率: 50Hz时10周波, 60Hz时12周波 | ||
| 电能质量测量 | 谐波: h0 – h50; 间谐波: ih0 – ih50 | ||
| 适合安规 | IEC 61010-1:污染等级2; IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V | ||
