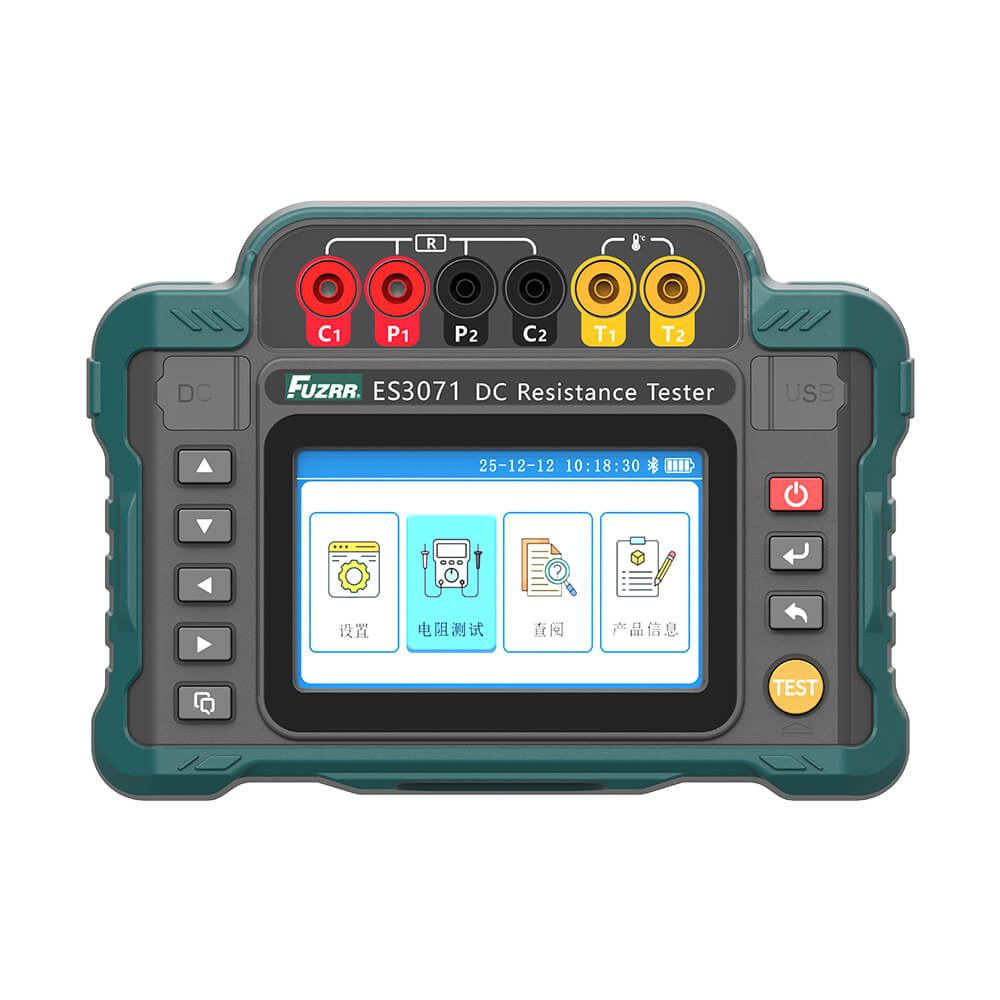

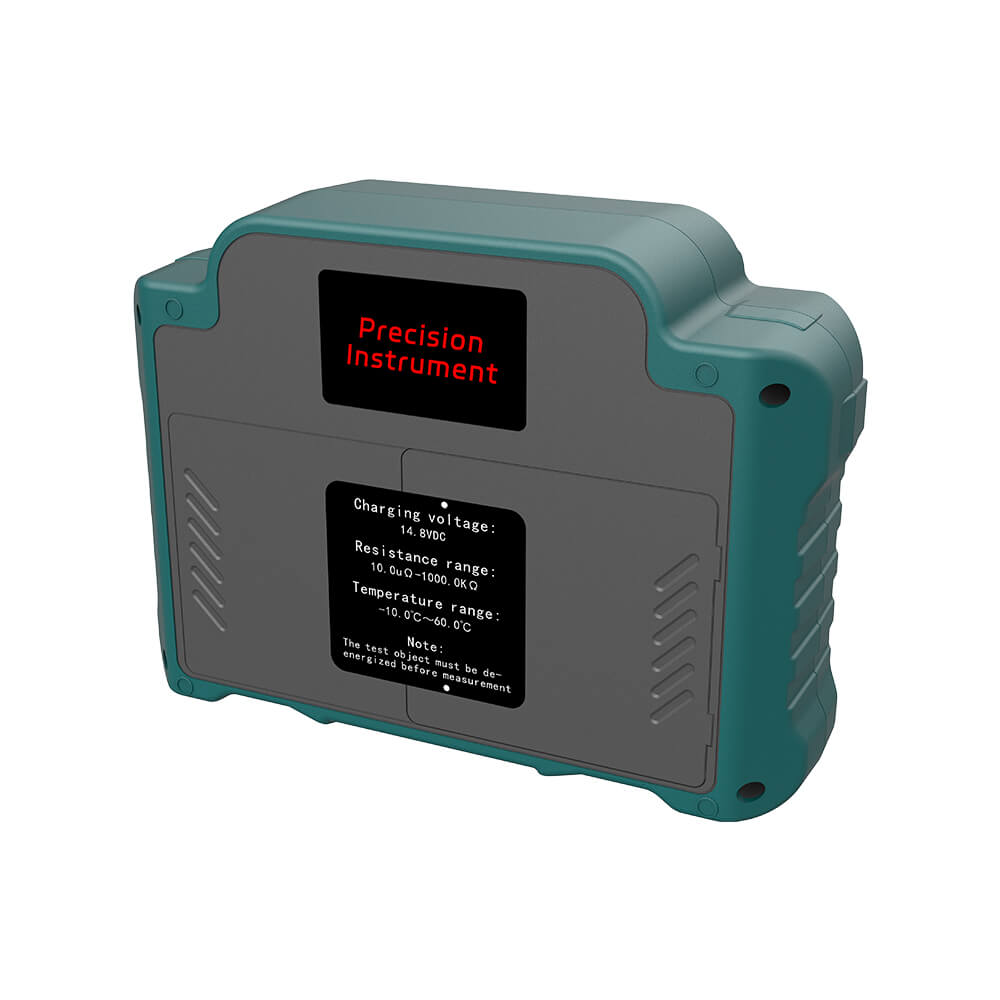

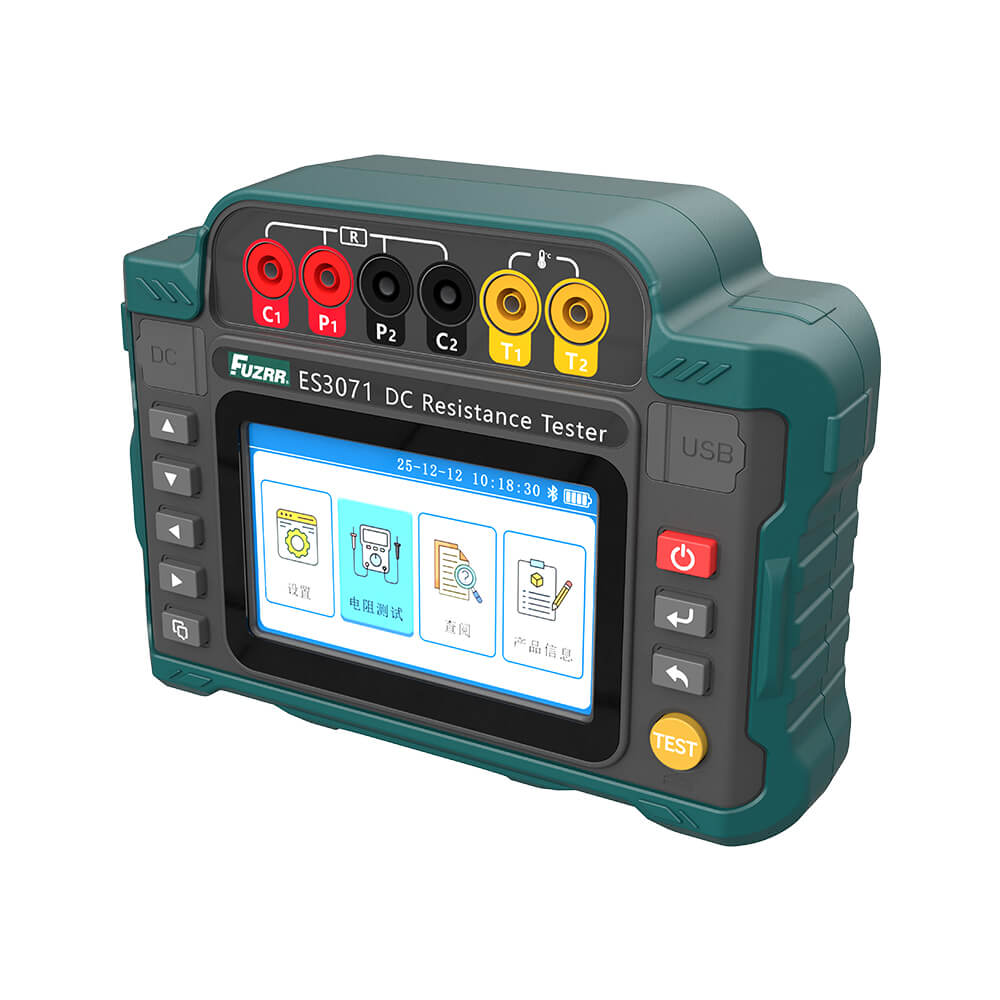

ES3071 直流电阻测试仪
ES3071 直流电阻测试仪 (10A)
- ★ 电阻量程：10.0uΩ-1000.0kΩ
- ★ 分 辨 率：0.1 uΩ
- ★ 精 度：±0.2%FS
- ★ 检测方法：四线法测试
- ★ 测试电流：10A、5A、1A、0.1A、10mA、1mA
- ★ 最大短路电流：10A
- ★ 五寸触摸，全彩大屏LCD显示
- ★ 数据储存：500组
产品简介
Product introduction
ES3071直流电阻测试仪又名变压器直流电阻测试仪、直流电阻快速测试仪、接地导通测试仪，采用微处理器技术，四线法测试，安全精密可靠。主要用于测量变压器绕组的电阻、互感器绕阻电阻、接地引下线导通测试、电缆的导线电阻、开关、接插件、继电器的接触电阻、线圈、电动机、以及设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间联结电阻测试。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

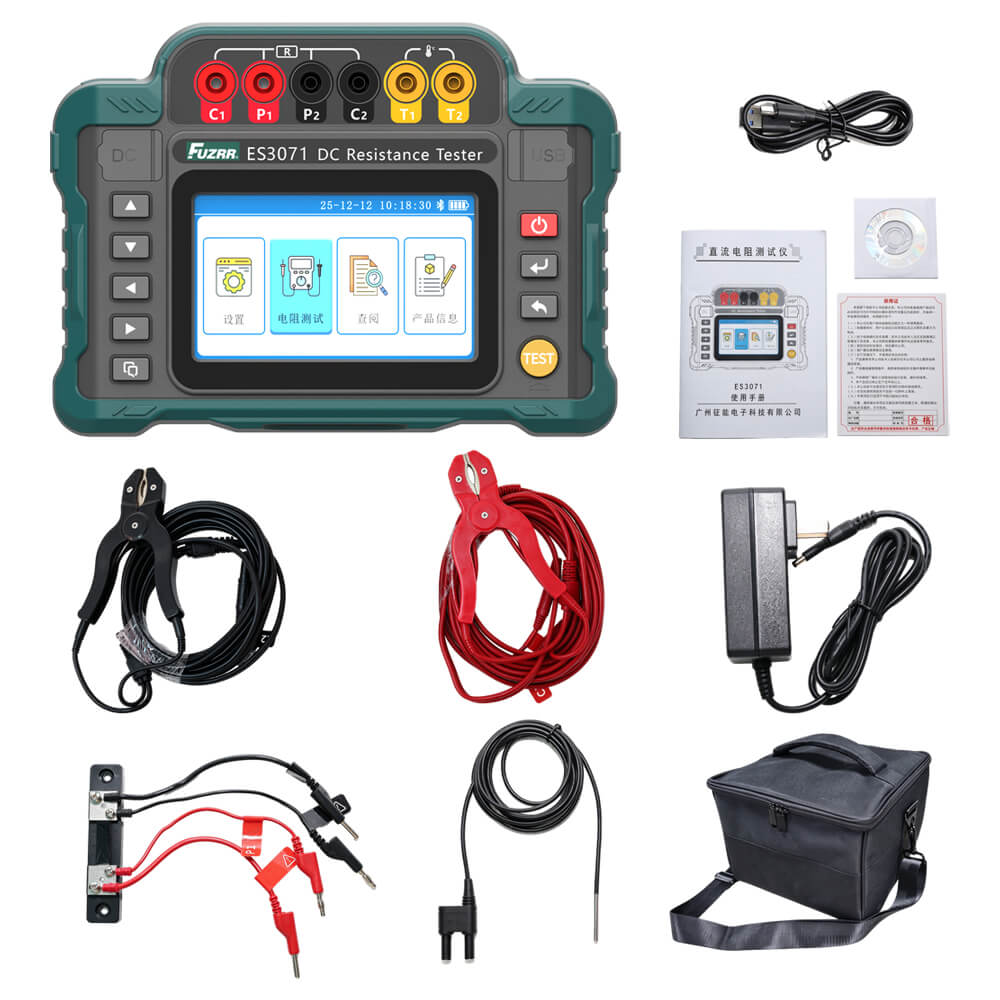

ES3071直流电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用。大容量存储500组数据。上位机软件具有历史数据读取、查阅、保存等功能。
技术参数
Technical parameters
| 功 能 | 主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电缆的导线电阻、开关、接插件、继电器的接触电阻、线圈、电动机、变压器绕组的电阻以及金属铆接电阻,金属构件之间联结电阻测试,低值电阻测试,接触电阻测试等。 |
| 试品类型 | 可选Cu铜、Al铝、Fe铁、Au金、Ag银材质 |
| 电阻量程 | 10.0uΩ-1000.0kΩ |
| 分 辨 率 | 0.1 uΩ |
| 精 度 | ±0.2%FS |
| 检测方法 | 四线法测试 |
| 测试电流 | 10A、5A、1A、0.1A、10mA、1mA |
| 最大短路电流 | 10A |
| 温度检测 | 有,外置温度探头、内部温度传感器,双传感器设计 |
| 温度折算 | 有,温度换算,可折算75℃测量结果 |
| 自动放电 | 有 |
| 电 源 | DC 14.8V 4000mAh大容量锂电池 |
| 充电功能 | 有 |
| 显示模式 | 5寸触摸(854dots×480dots)全彩LCD显示 |
| LCD尺寸 | 长宽：108mm×65mm |
| 仪表尺寸 | 长宽高：229mm×166mm×74mm |
| 交互方式 | 触摸屏 / 按键 |
| 手机APP | 有,蓝牙连接 |
| 电脑上位机 | 有,USB线连接 |
| 数据存储 | 500组 |
| 数据查阅 | 数据查阅功能 |
| 电池电压 | 电池电量实时显示,提示电池电压低时需要及时充电 |
| 自动关机 | 可选择关闭、5分钟、10分钟、15分钟、20分钟、25分钟、30分钟 |
| 功 耗 | 待机: 170mA MAX；测量:11A MAX |
| 质 量 | 仪表:1310g(含电池)；测试线:850g |
| 工作温湿度 | -10℃～40℃;70%rh以下 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61010-4-3,无线频率电磁场≤1V/m |
| 适合安规 | IEC61010-1、污染等级2、CAT III 300V |
